Do našeho servisu dorazil Lenovo IdeaPad 1 15ALC7 s procesorem Ryzen 7. Příznak byl jasný: notebook byl zcela bez života, nereagoval na nabíječku ani tlačítko zapnutí. Zákazník k nám notebook přinesl poté, co v předchozím servisu pohořel s verdiktem „KOD – konec odepsáno, nutná výměna základní desky“.

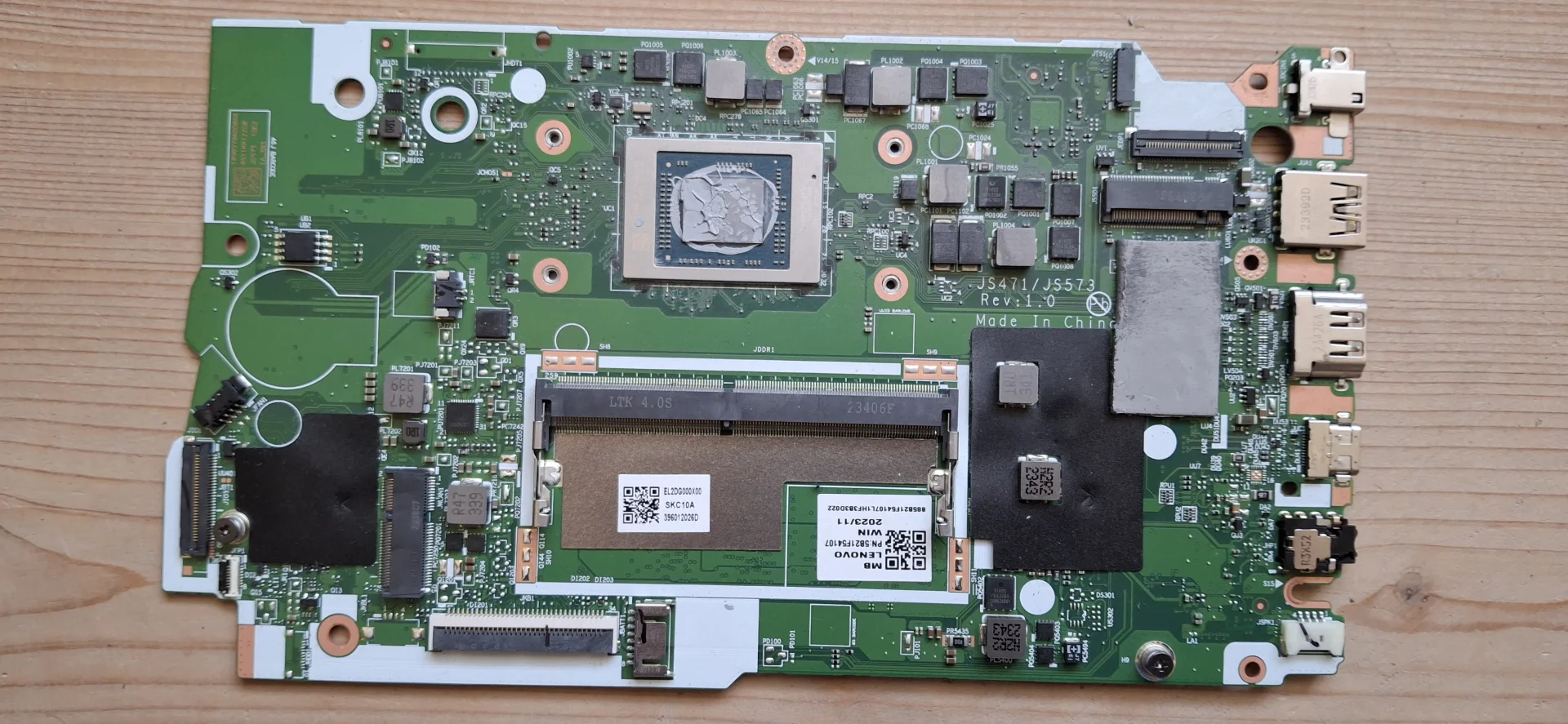

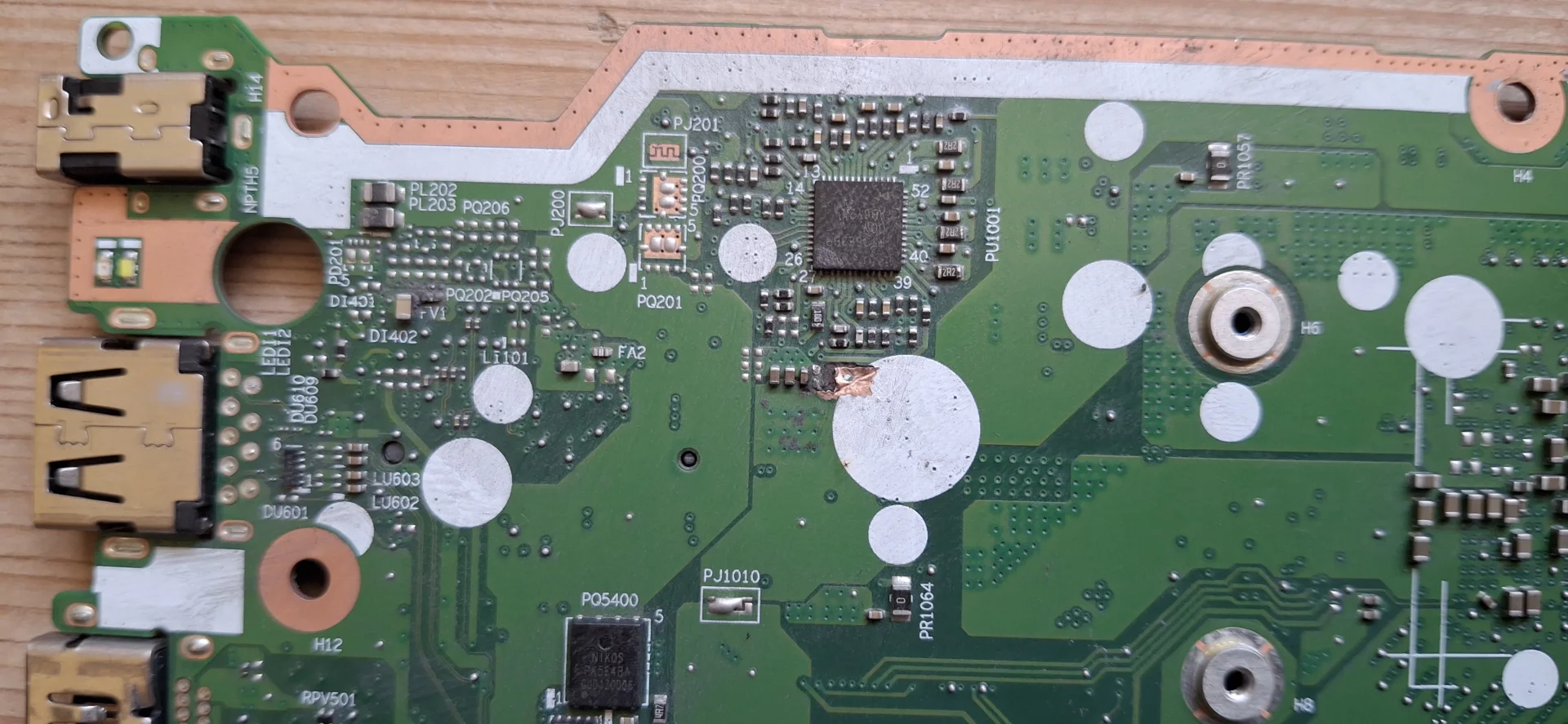

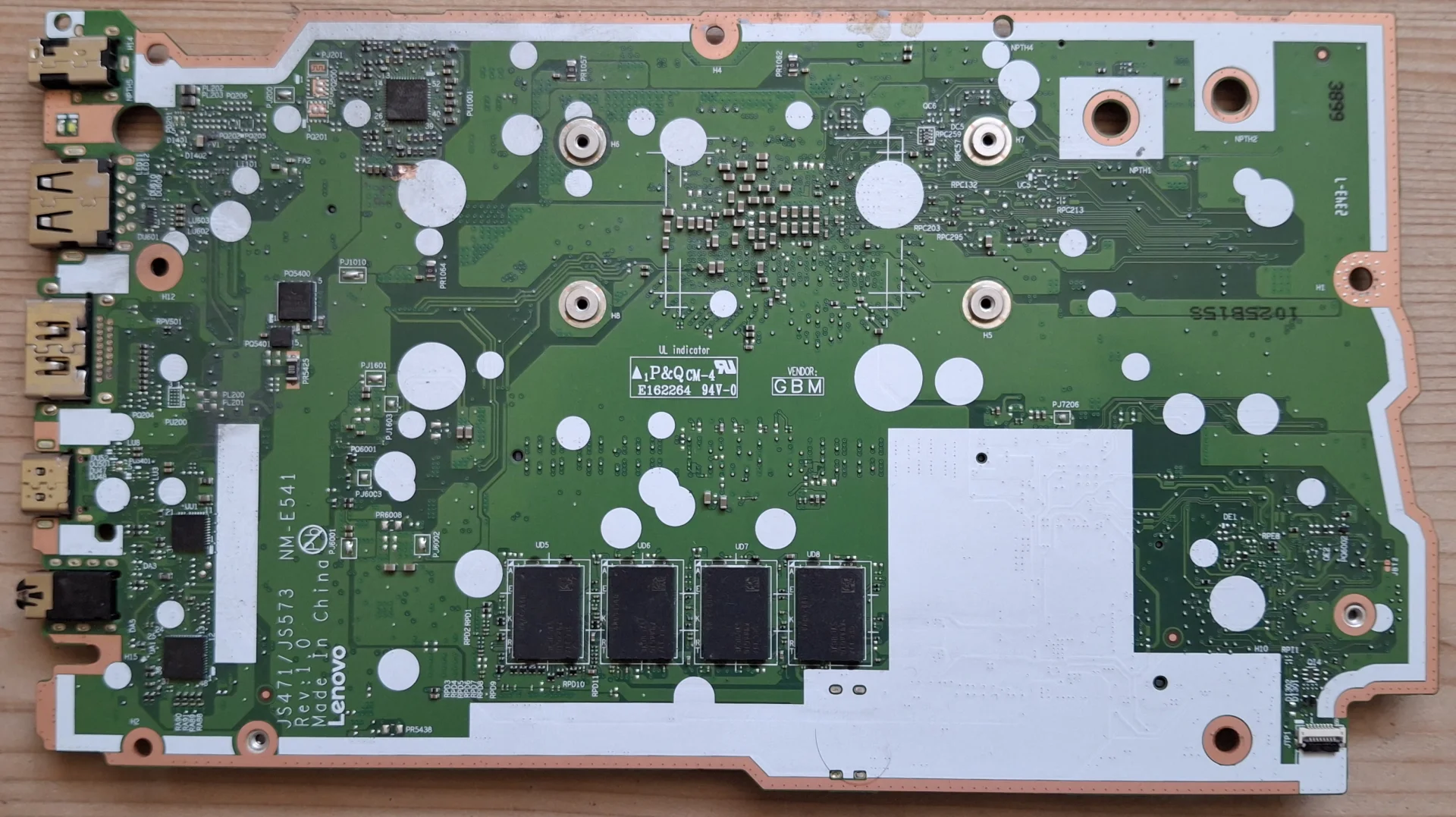

Co odhalila diagnostika pod mikroskopem Po rozbalení a demontáži bylo okamžitě jasné, kde je problém. Měřicí přístroje ukázaly tvrdý zkrat na hlavní napájecí větvi (VIN / B+). Pod detailním pohledem mikroskopu vyšlo najevo, že notebook byl v minulosti politý. Oxidace a nečistoty zasáhly kritická místa kolem napájecí kaskády.

Vzhledem k rozsahu znečištění musela základní deska nejdříve do ultrazvukové lázně, kde byla šetrně a hloubkově vyčištěna od všech zbytku kapaliny a korozivních usazenin.

Chirurgická oprava plošného spoje (PCB) V místě zkratu napájecí větev natolik vyhořela, že došlo k uhelnatění laminátu (PCB). Uhlík je vodivý, což znamená jediné: dokud se poškozená část desky vyfrézováním plně neodstraní, zkratu se nezbavíte.

Postup opravy krok za krokem:

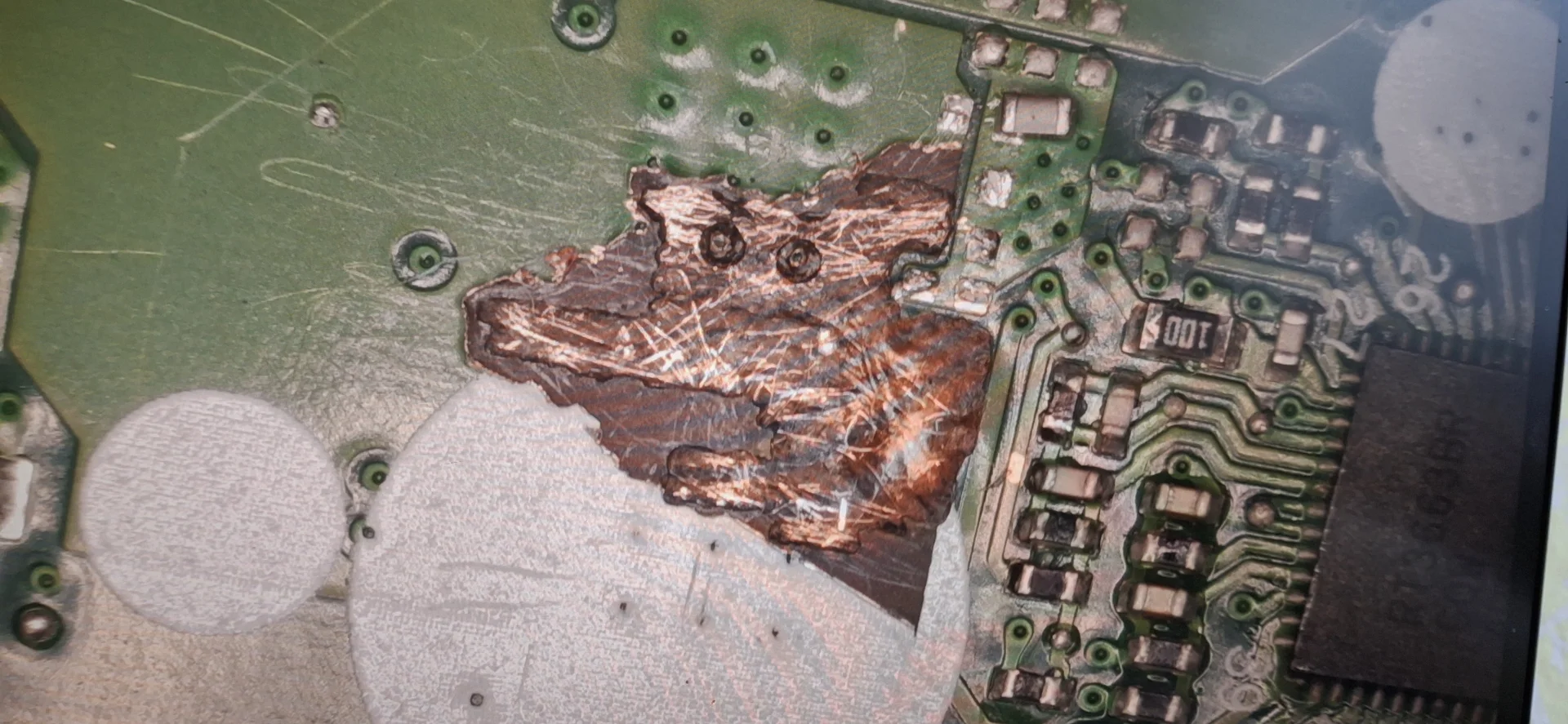

• Odstranění zuhelnatělého materiálu: Odfrézovali jsme poškozenou vrstvu plošného spoje až na zdravý sklolaminát.

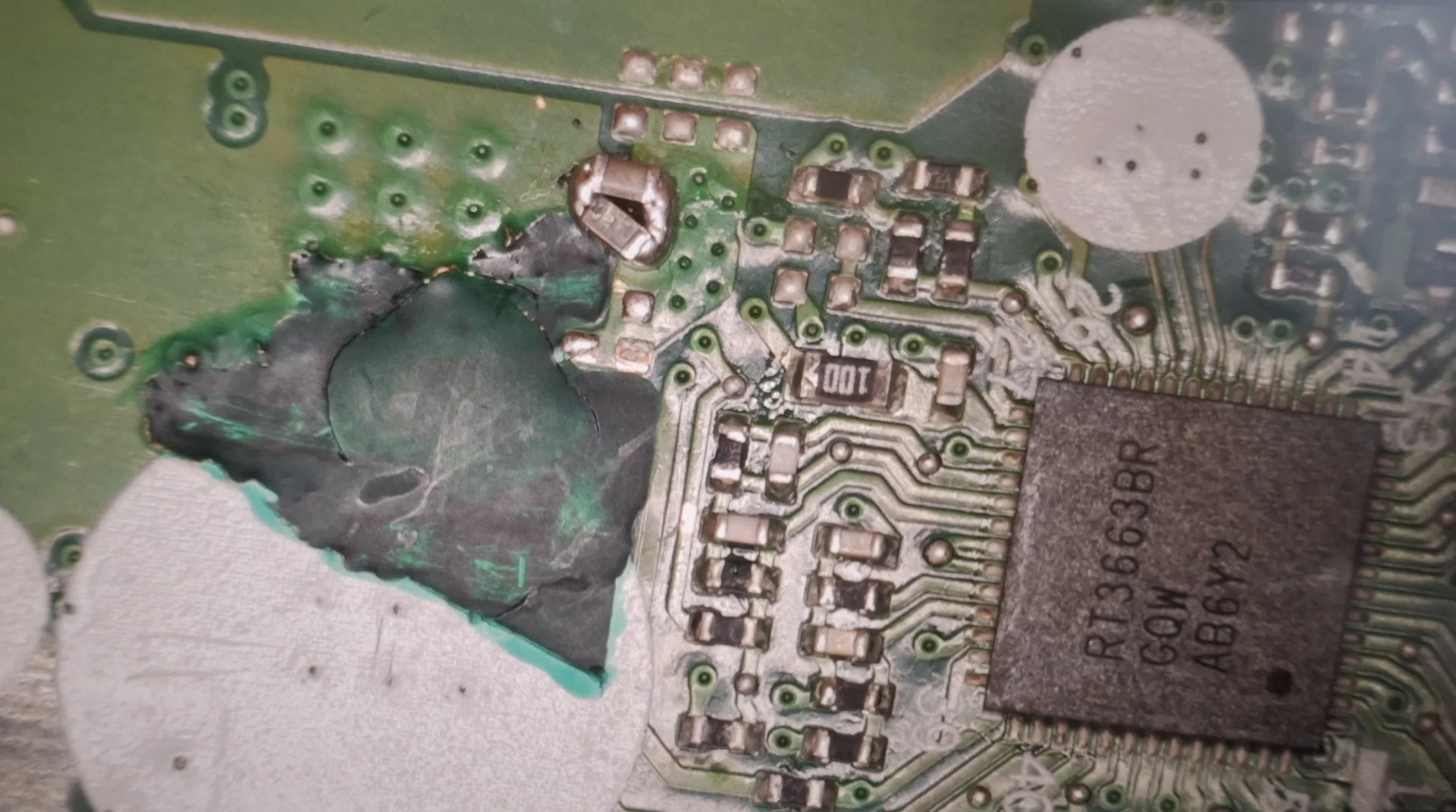

• Ochrana desky: Na obnažené místo jsme nanesli UV nepájivou masku a vytvrdili ji UV světlem, abychom zamezili vzniku nových zkratů.

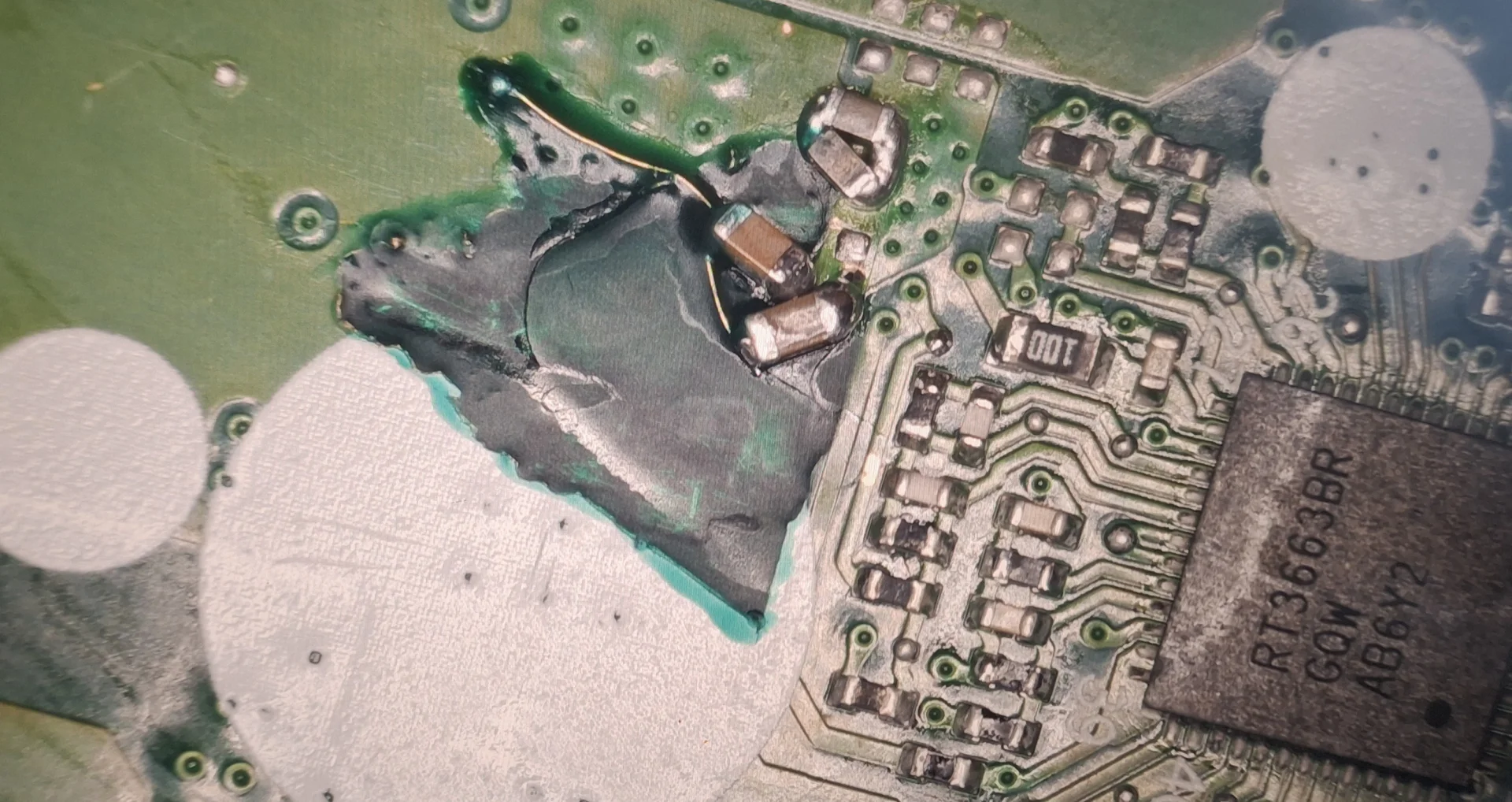

• Rekonstrukce cest: Zničenou silovou cestu jsme nahradili vyztuženým drátovým propojem (jumperem) dimenzovaným na vysoký proudový odběr.

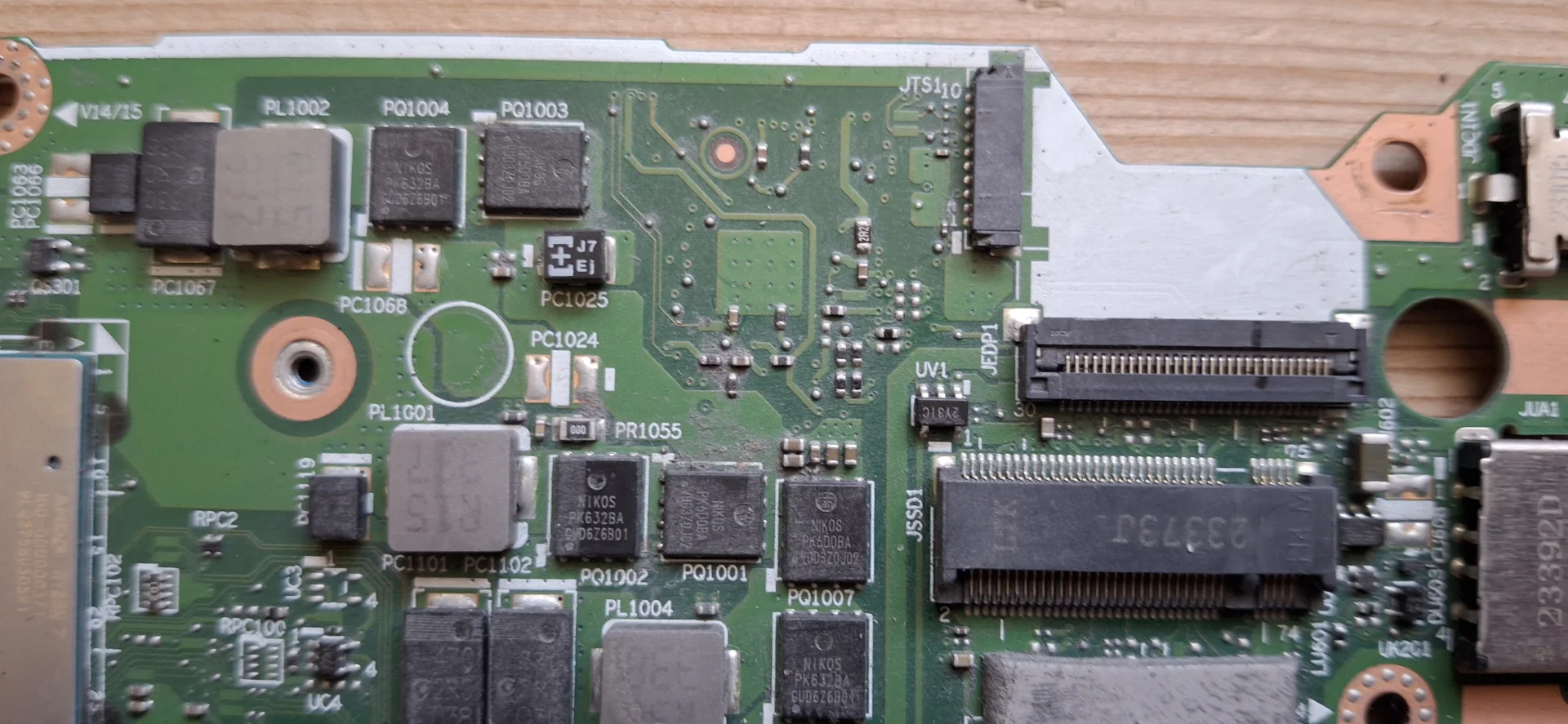

• Eliminace coil whine: Při testování napájecí kaskády jsme do obvodu přidali dodatečné odrušovací kondenzátory. Tím jsme odstranili nepříjemné vysokofrekvenční pískání (coil whine), které často po takových zásazích vzniká.

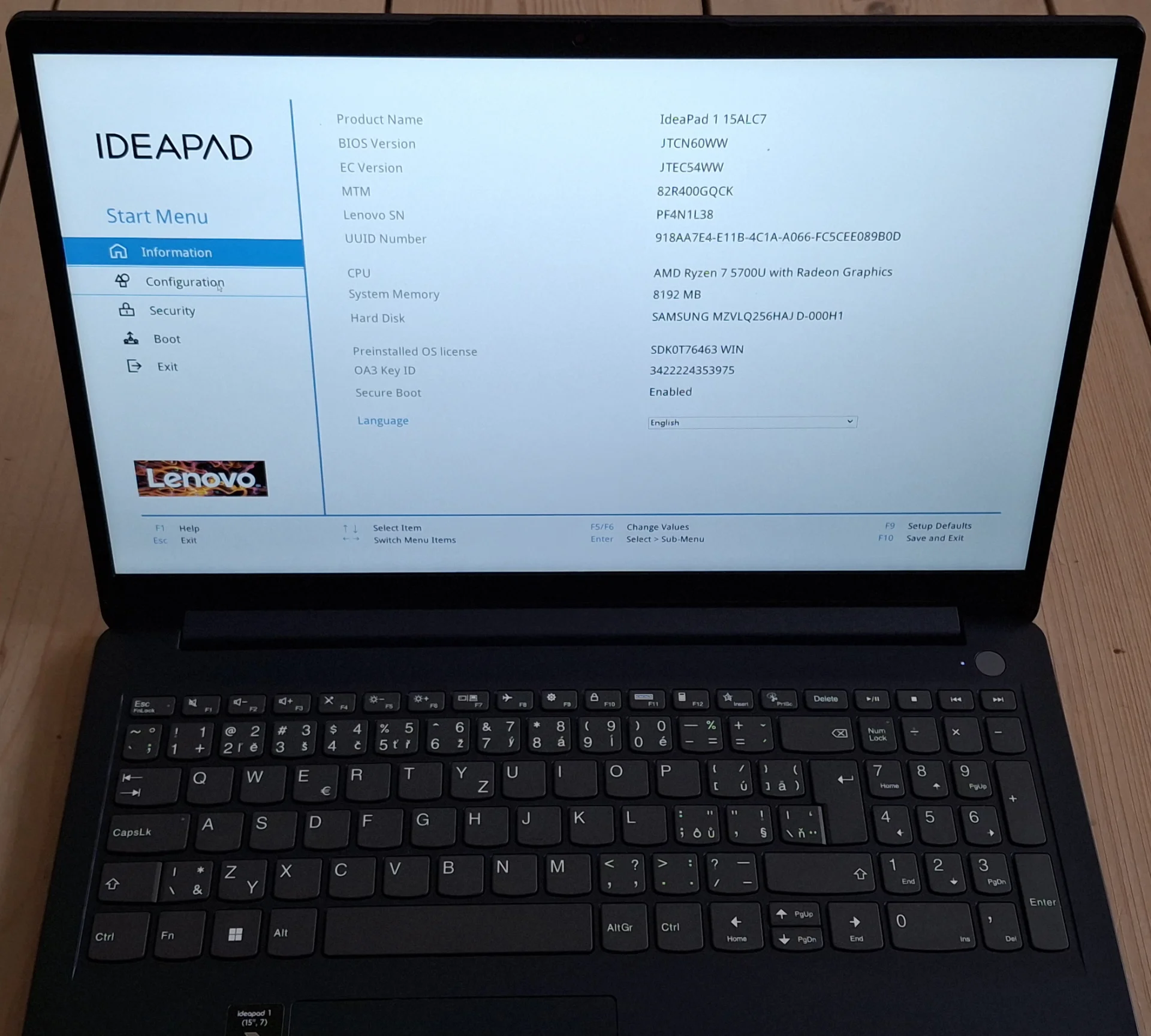

Výsledek? Notebook po složení okamžitě naskočil, načetl BIOS a po náročných zátěžových testech stability funguje opět na 100 %. Zákazník ušetřil tisíce korun za nákup nové desky.
