Internet je plný videí o tom, jak snadné je vyčistit PlayStation 5 a vyměnit tekutý kov svépomocí. Málokdo ale ukáže, co se stane, když se takový pokus nepovede. Přesně to nám demonstruje případ novější revize PS5 Slim (deska EDM-040), která k nám dorazila v kritickém stavu...

Zákazník se rozhodl ušetřit za servis a vyměnit tekutý kov svépomocí. Výsledek? Konzole málem skončila v popelnici. Podívejte se s námi pod pokličku opravy, která vyžadovala mikroskopickou chirurgii a pevné nervy.

Prvotní šok: Tekutý kov všude, jen ne tam, kde má být

Jak můžete vidět na přiložených fotografiích z diagnostiky, situace uvnitř konzole byla kritická:

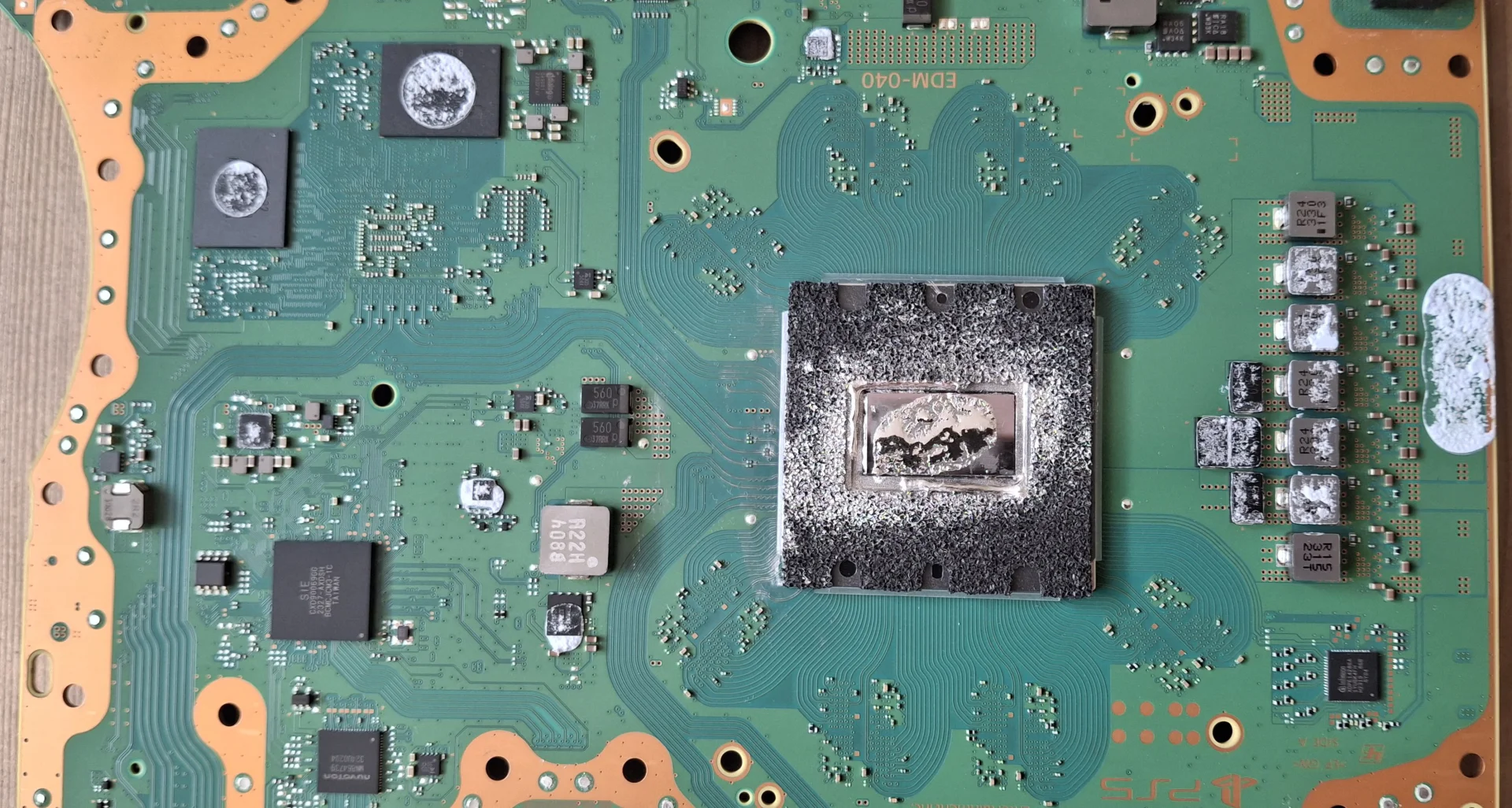

1. Absence krytí a špatné rozprostření: Tekutý kov nebyl na samotném křemíkovém jádru APU vůbec správně rozprostřen. Namísto souvislé tenké vrstvičky se na čipu nacházela suchá místa a vedle nich obří nestabilní kapky.

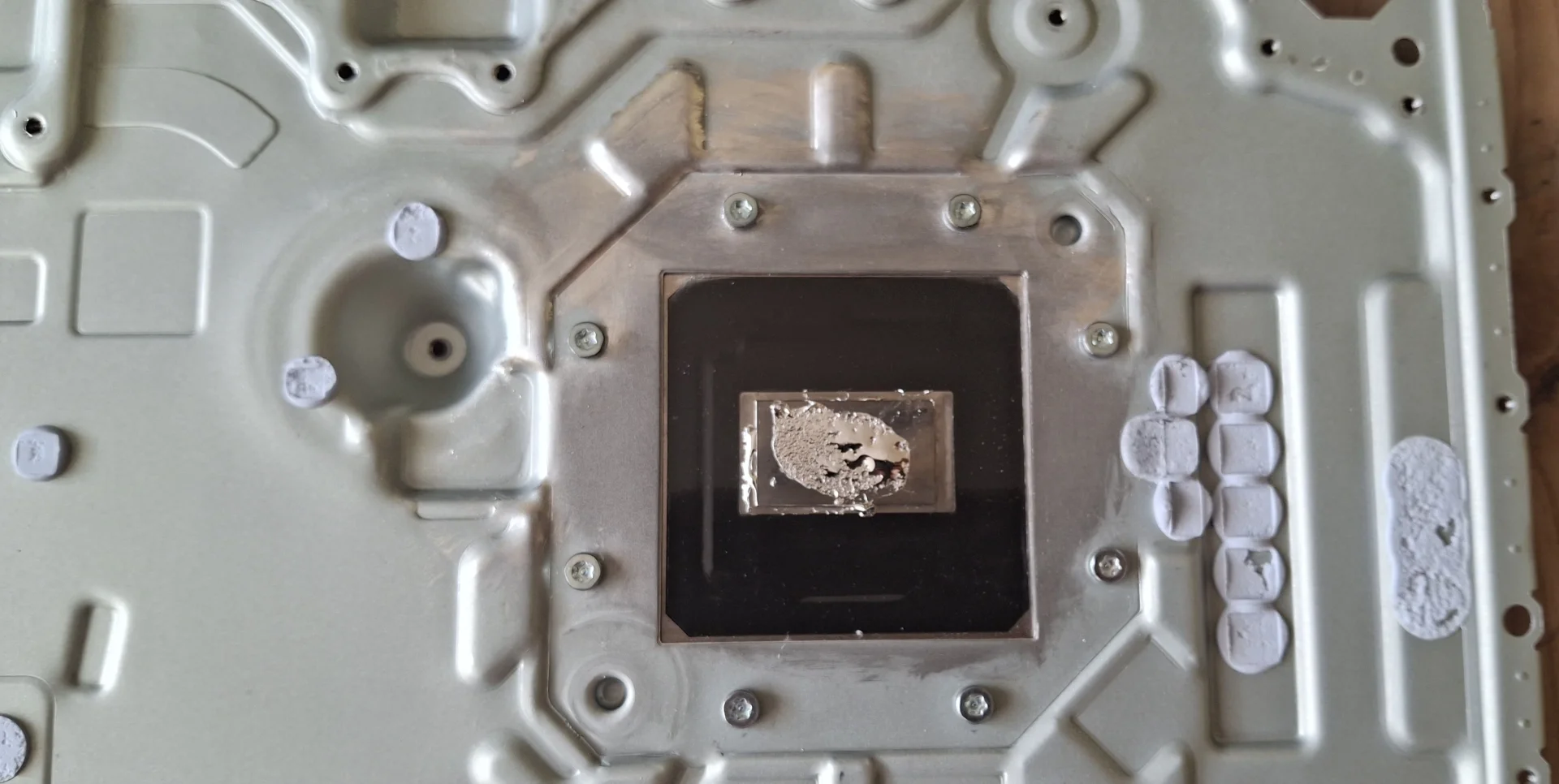

2. Kontaminace šasi a chlazení: Kov se dostal dokonce až na kovový rám, který drží heatpipe chladicího systému, daleko mimo vymezenou zónu procesoru.

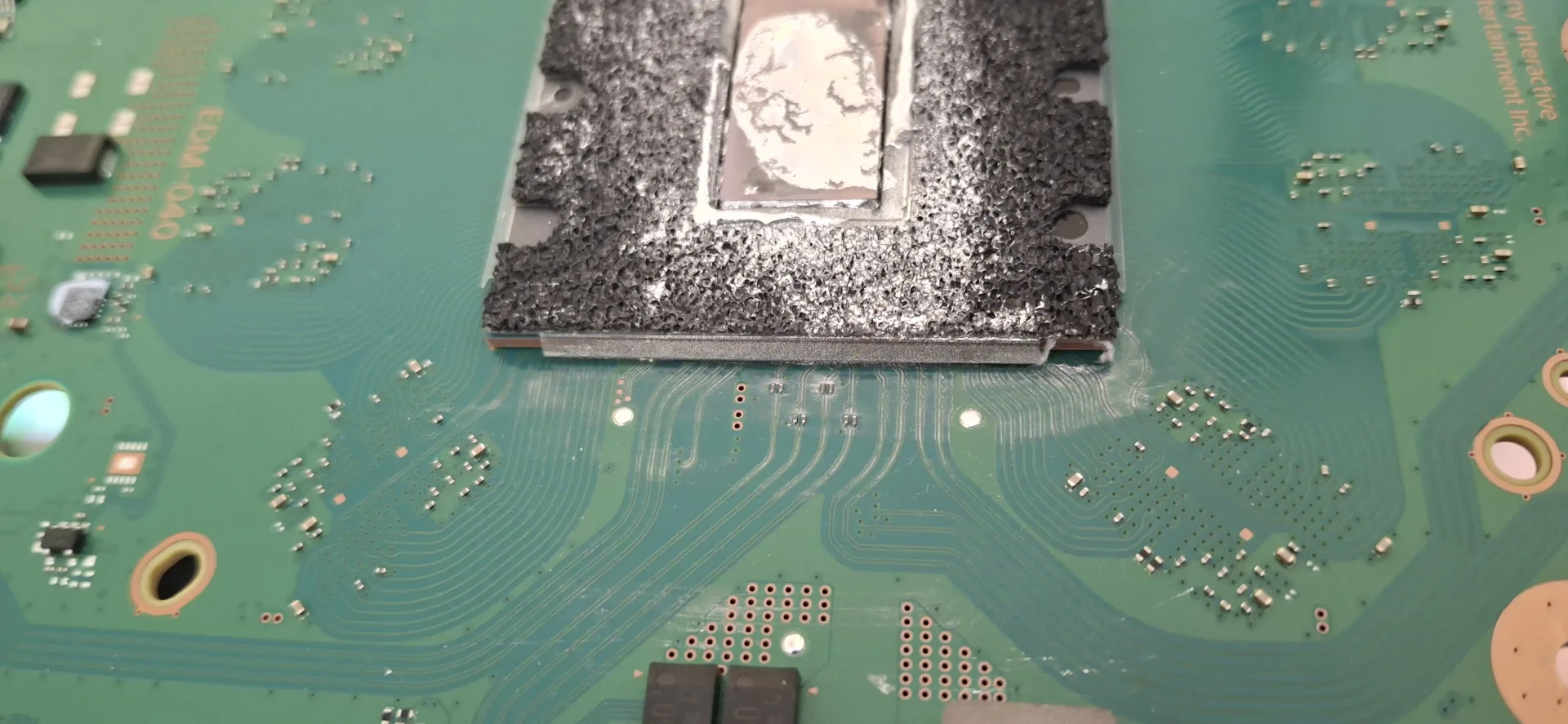

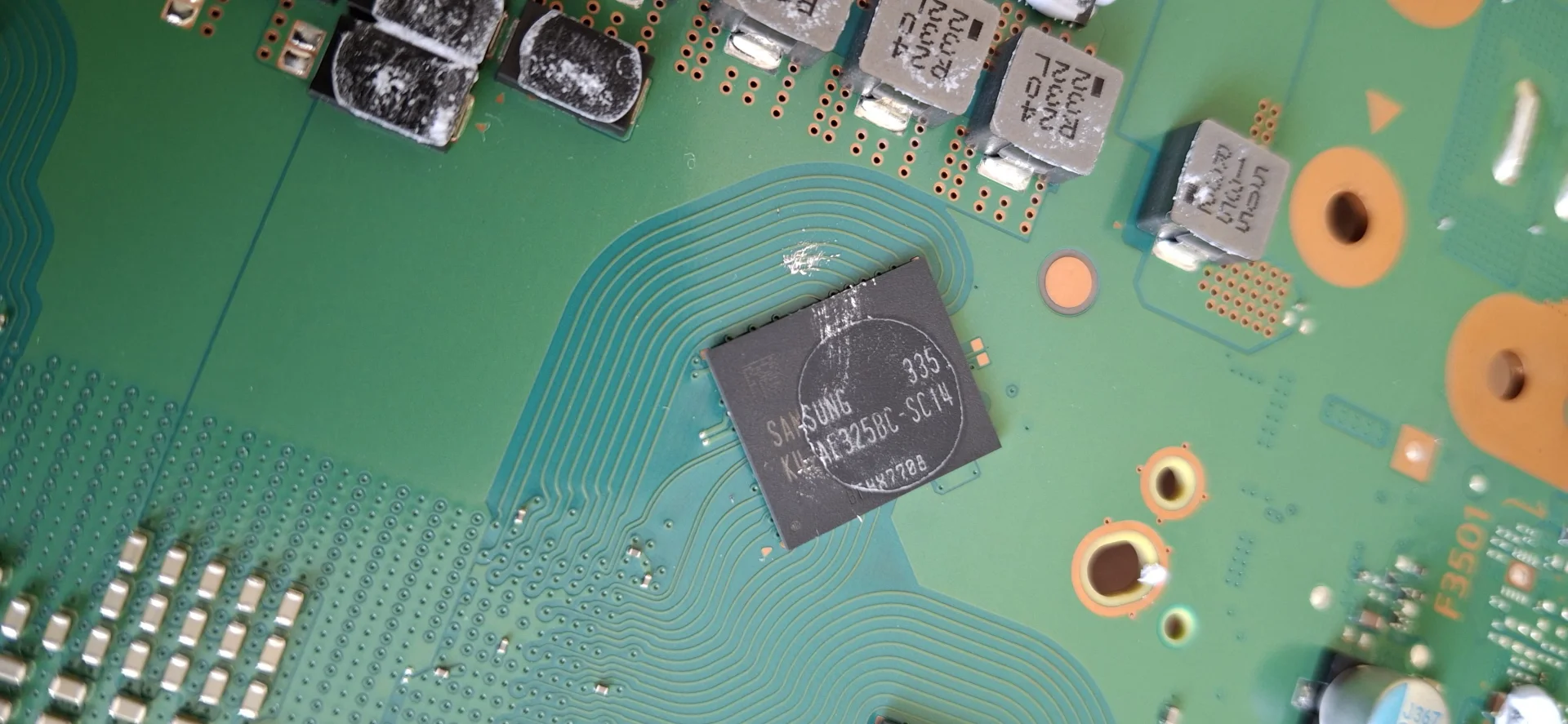

3. Útok na datové sběrnice: Kvůli nadměrnému množství a tlaku při skládání tekutý kov přetekl přes ochrannou izolaci a zatekl přímo na jemné, vysokorychlostní datové cesty vedoucí z APU k operační paměti RAM, jižnímu můstku (Southbridge) a k řadiči SSD úložiště.

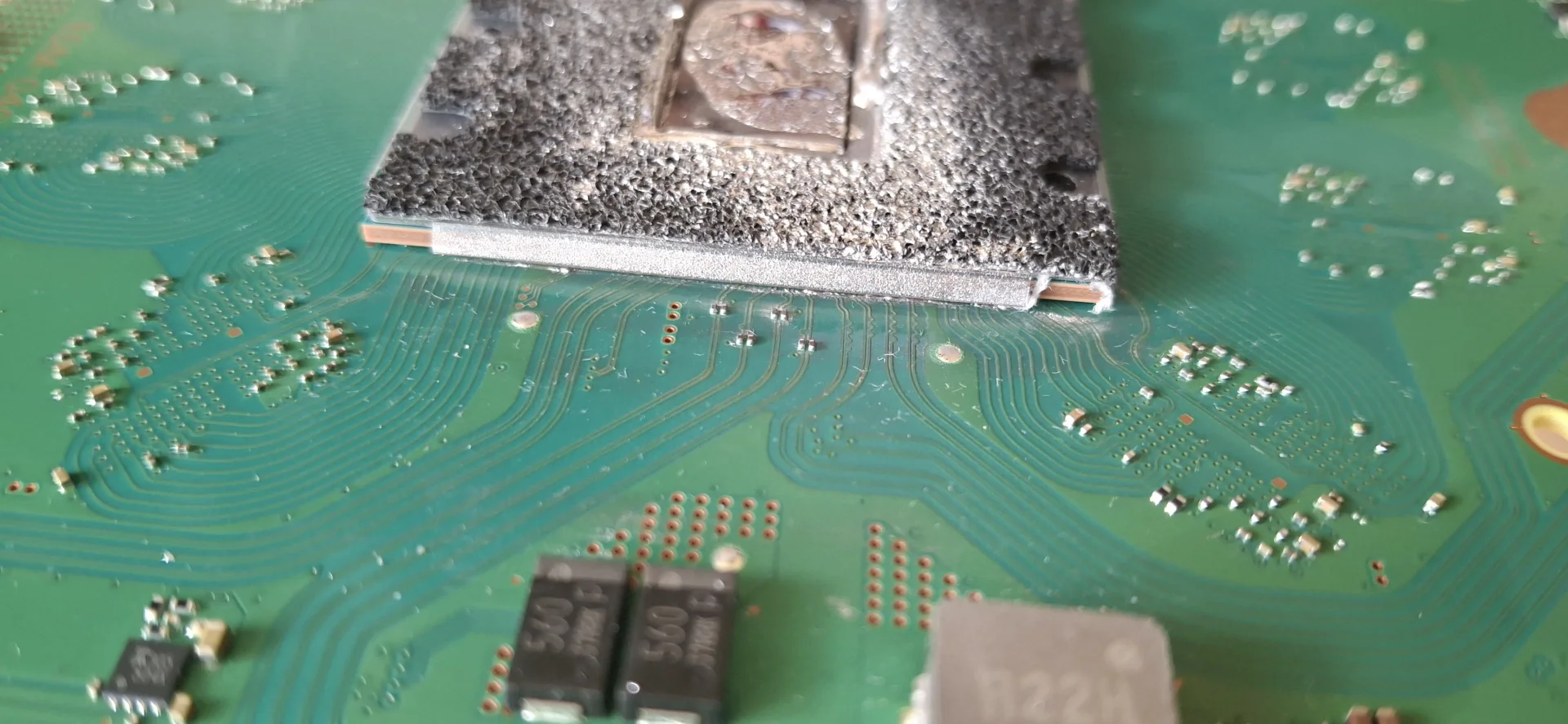

4. Kritický nález pod mikroskopem: To nejhorší se ukázalo až při detailním pohledu pod servisní mikroskop. Tekutý kov proklouzl pod ochranné pouzdro a kapka zatekla přímo pod BGA piny hlavního procesoru (APU).

Proč je to takový průšvih? Tyto mikroskopické linky přenášejí obrovské množství dat při velmi nízkém napětí a specifické impedanci. Tekutý kov je stoprocentně elektricky vodivý. Stačí jediná mikroskopická kulička pod procesorem nebo mezi datovými cestami a po zapnutí dojde k okamžitému odpálení citlivých komunikačních řadičů uvnitř APU. Konzole pak nedokáže načíst systém z SSD, nekomunikuje s RAM a základní deska je okamžitě a nevratně zničená.

Záchranná operace pod mikroskopem: Jak jsme postupovali?

Většina běžných servisů by v této fázi zákazníkovi oznámila, že deska je na vyhození, případně by nacenila extrémně drahou opravu formou kompletního odpájení procesoru z desky (tzv. reball čipu), což běžně stojí přes 4 000 až 5 000 Kč.

My jsme se ale rozhodli pro precizní mikro-chirurgický postup bez nutnosti tepelného namáhání desky:

Step 1: Sanace jemných datových spojů

Nejprve bylo nutné pod mikroskopem mechanicky a chemicky odsát veškerý volný kov z oblasti datových sběrnic a z kovových částí chlazení. Použili jsme speciální chemické roztoky, abychom spoje dokonale očistili a obnovili jejich původní elektrické vlastnosti bez poškození plošného spoje.

Step 2: Hodinářská práce pod APU

Dostat tekutý kov zpod BGA pouzdra procesoru bez jeho sundání je úkol pro lidi s extrémně klidnou rukou. Pomocí cíleného chemického vymývání, jemného podfukování a neustálé kontroly pod mikroskopem se nám podařilo všechny zbloudilé mikro-kuličky kovu zpod procesoru bezpečně vytáhnout a neutralizovat.

Step 3: Odstranění staré oxidace (Dry spots)

Na křemíku APU i na bloku chladiče byla silná vrstva zoxidované slitiny galia (suchá mapa). Tuto krustu jsme bezpečně a šetrně odstranili do naprosté hladkosti, abychom nepoškodili křehký křemík jádra.

Step 4: Správná aplikace a testování

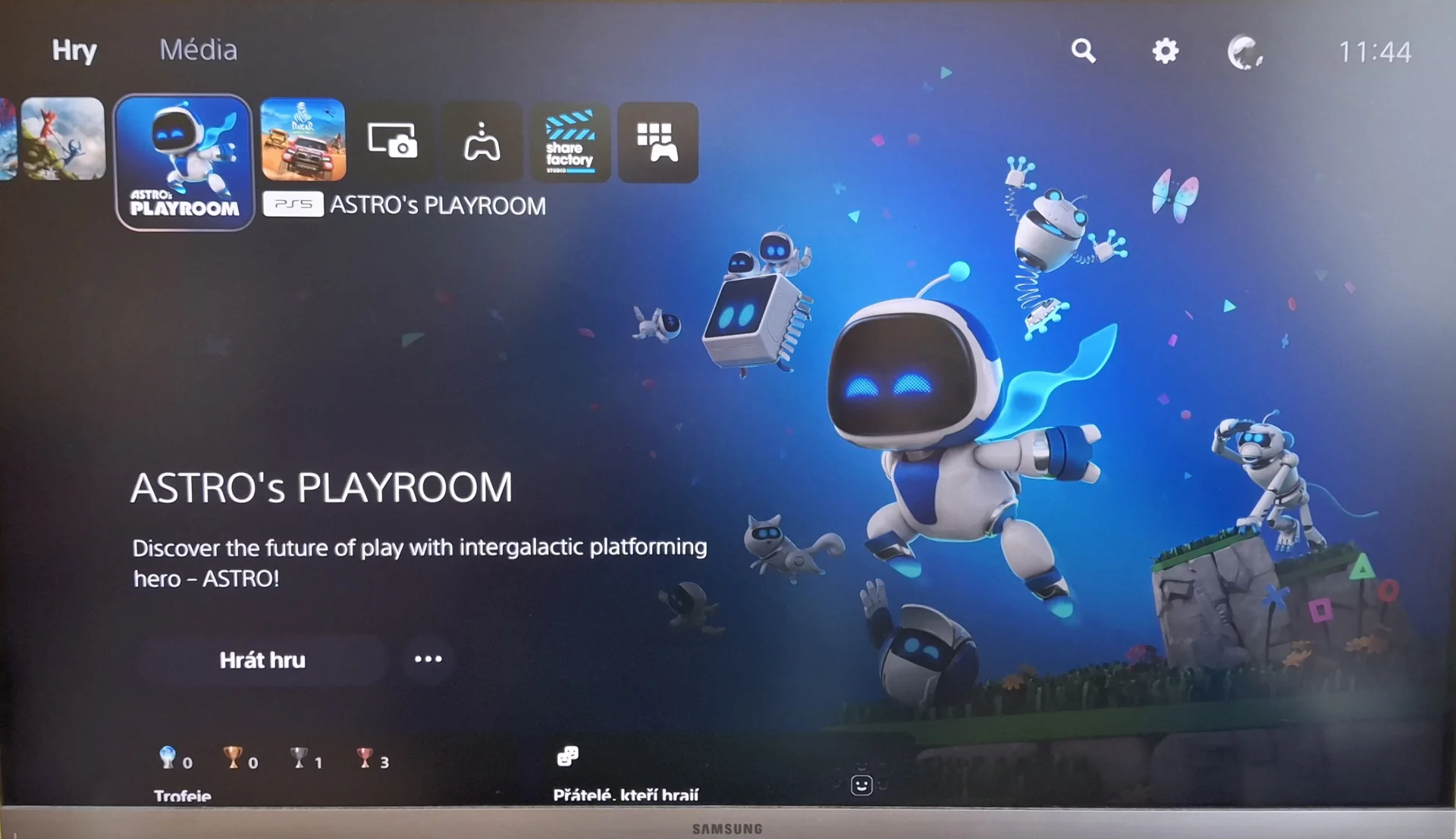

Po stoprocentním odmaštění jsme nanesli přesné množství prémiového tekutého kovu, správně jej rozetřeli a konzoli složili. Měření na laboratorním zdroji ukázalo perfektní tabulkové hodnoty standby sekvence pro desky EDM-040 (počáteční špička ~230 mA a následný pád do klidového režimu), což potvrdilo, že na desce není žádný zkrat. Následné zátěžové testy dopadly na jedničku.

Ponaučení na závěr: Proč to raději nezkoušet doma?

Tekutý kov není běžná teplovodivá pasta. Má specifické vlastnosti, chová se jako tekutina s vysokým povrchovým napětím a při sebemenší chybě v množství nebo nanášení funguje jako spolehlivý likvidátor elektroniky.

Zákazník měl v tomto případě obrovské štěstí – konzoli přinesl včas a nám se podařilo citlivé datové sběrnice i samotný procesor zachránit „za pět minut dvanáct“.

Pokud Vaše PS5 hučí, přehřívá se nebo padá do nouzového režimu, neriskujte její zničení. Svěřte ji odborníkům, kteří mají mikroskopy, správnou chemii a hlavně roky zkušeností!

Fotografie původního stavu zatečení kovu a zasažených datových linek naleznete v galerii níže.
