Představte si klasický scénář: Zapnete svůj oblíbený herní notebook, větráky se roztočí, ale obrazovka zůstane černá. Místo načítání systému na Vás notebook pouze bliká chybovým kódem. Přesně s tímto problémem k nám do servisu dorazil HP Pavilion Gaming (v konfiguraci s procesorem Intel Core i7-10750H a grafikou NVIDIA GTX 1660 Ti).

Diagnostika ukázala chybový kód 5,3 – obecná chyba hardwaru. Pro většinu běžných servisů to znamená rozsudek smrti nebo drahou výměnu celé základní desky. U nás ale desky neměníme na první dobrou. Zjišťujeme, kde je skutečná příčina.

1. První pohled pod kapotu: Prach, horko a studené spoje

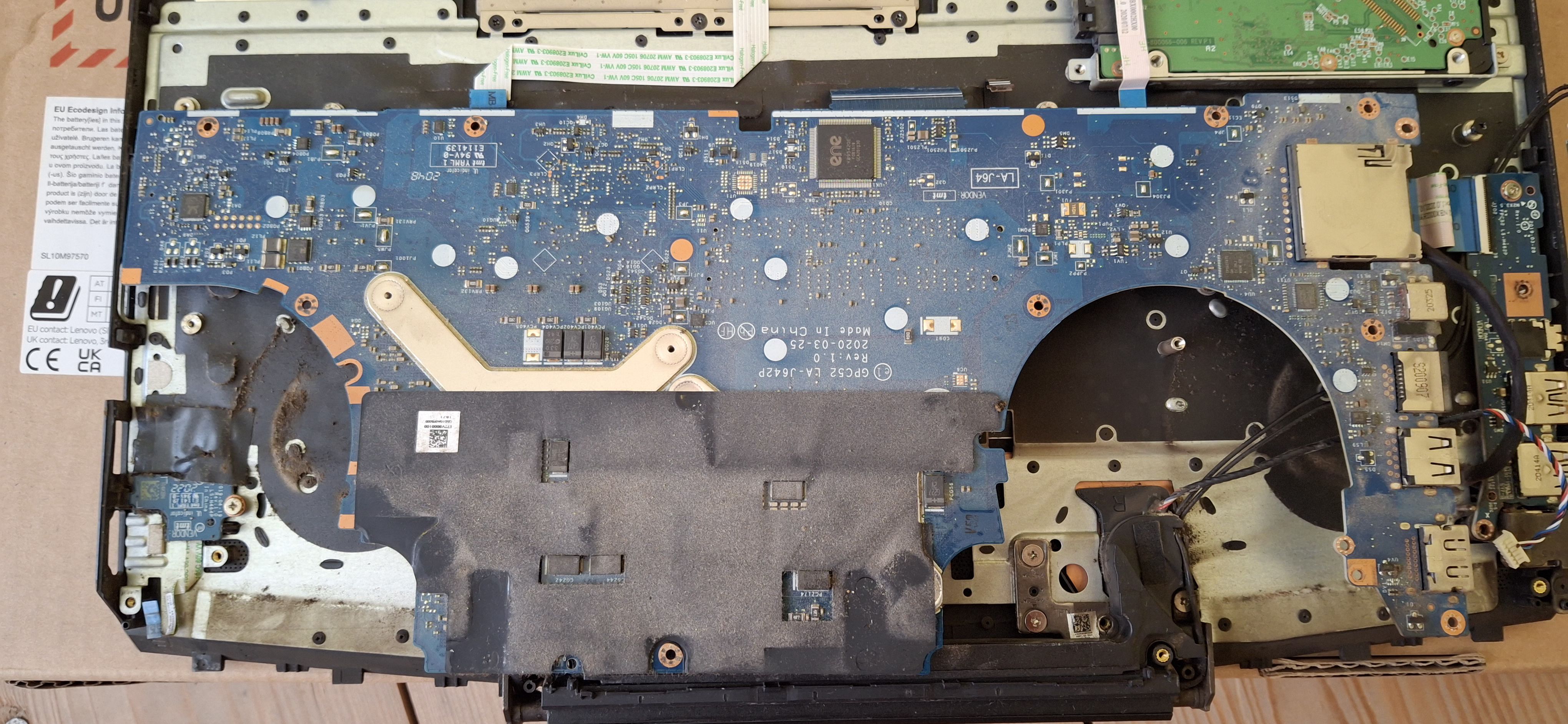

Po rozmontování notebooku bylo hned jasné, kde problém začal.

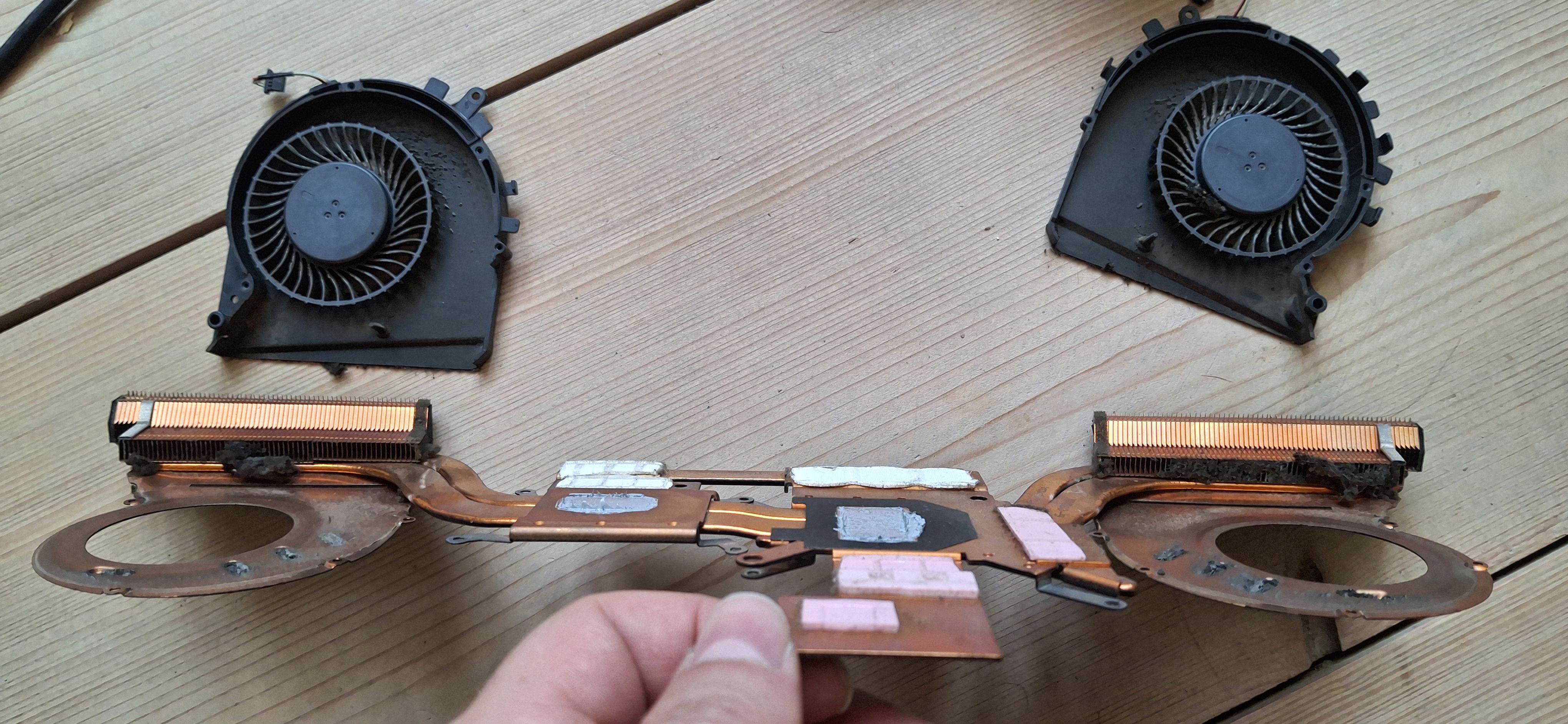

Chladicí systém byl kompletně ucpaný prachem a nečistotami. Když notebook nemůže dýchat, teploty extrémně rostou. Dlouhodobé přehřívání a neustálá tepelná roztažnost materiálů vedly k tomu, co vídáme velmi často: vzniku studených spojů pod BGA čipy. Bez pevného elektrického kontaktu mezi procesorem, PWM čipy a deskou notebook jednoduše nenastartuje.

2. Chirurgická operace: Reballing procesoru i7-10750H

Oprava studených spojů u moderních procesorů vyžaduje profesionální vybavení, zkušenosti a trpělivost.

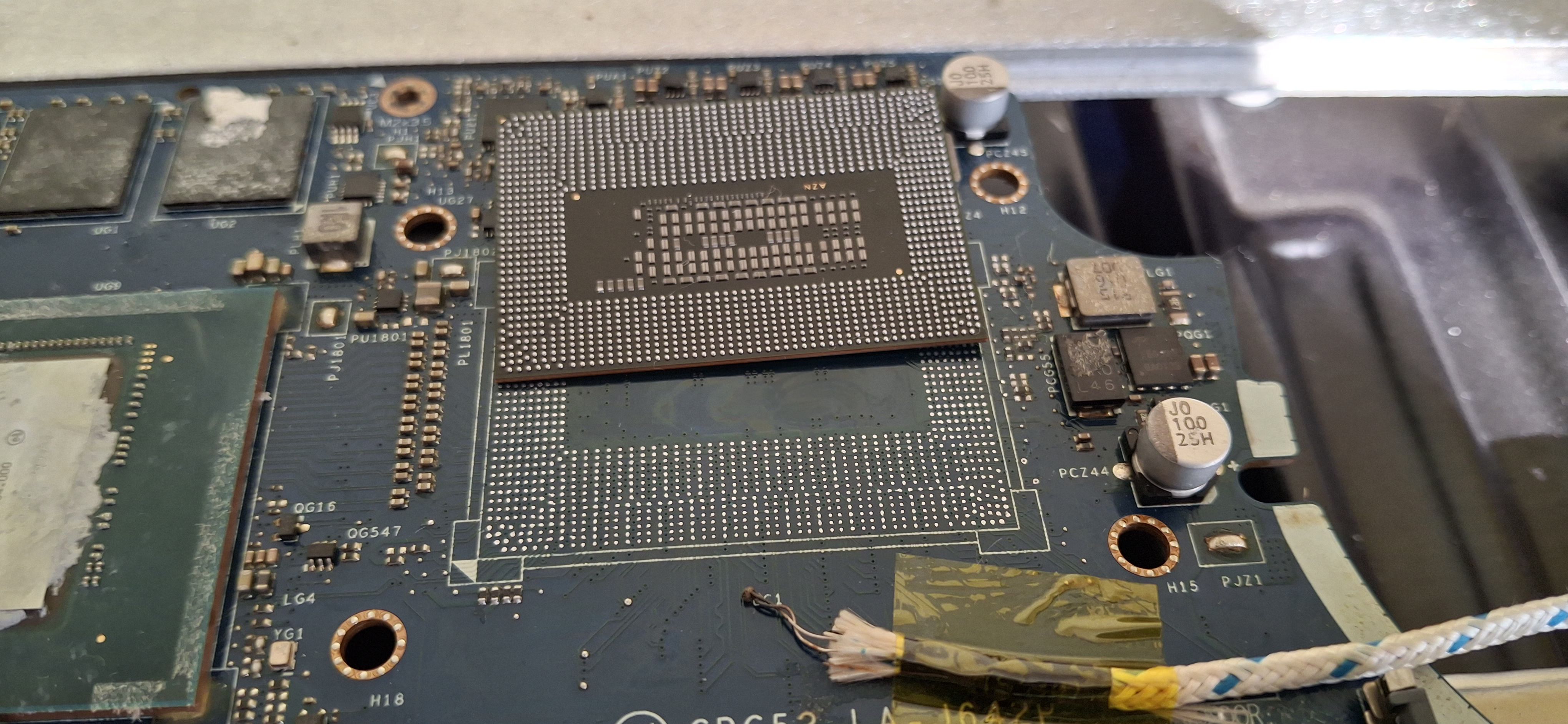

1. Odpájení procesoru: Pomocí BGA pájecí stanice jsme náročný procesor i7-10750H bezpečně odpájeli ze základní desky.



2. Příprava a nakuličkování (Reballing): Očistili jsme staré pájecí plošky na desce i procesoru a nanesli nové mikroskopické pájecí kuličky.

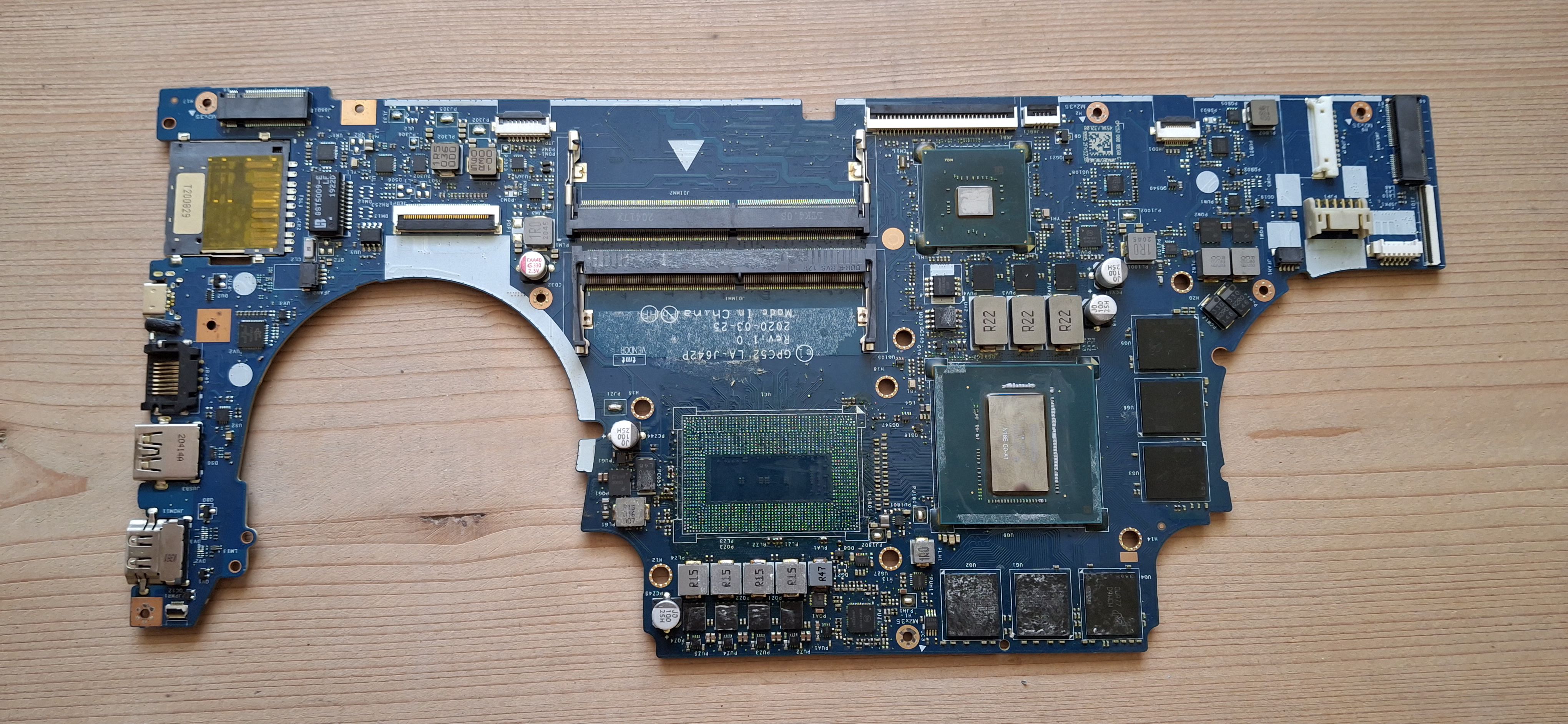

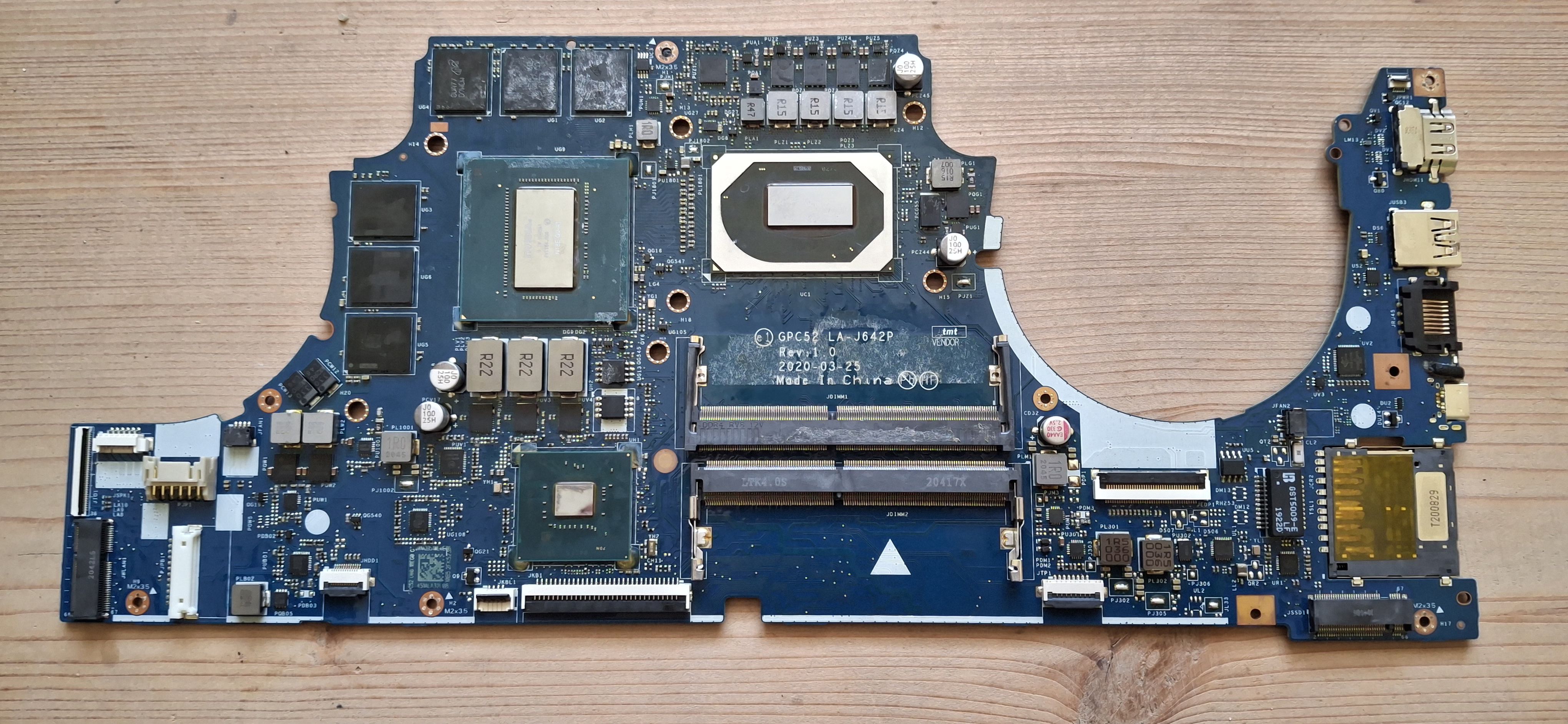

3. Připájení a ultrazvuková lázeň: Procesor a PWM regulátory napájení jsme precizně usadili zpět. Po pájení prošla základní deska ultrazvukovou lázní, která odstranila veškerá tavidla a nečistoty.



3. Okamžik pravdy: První boot a zátěžové testy

Jakmile deska vyschla a dostala čerstvou teplovodivou pastu i teplovodivé podložky, přišel čas na první test.

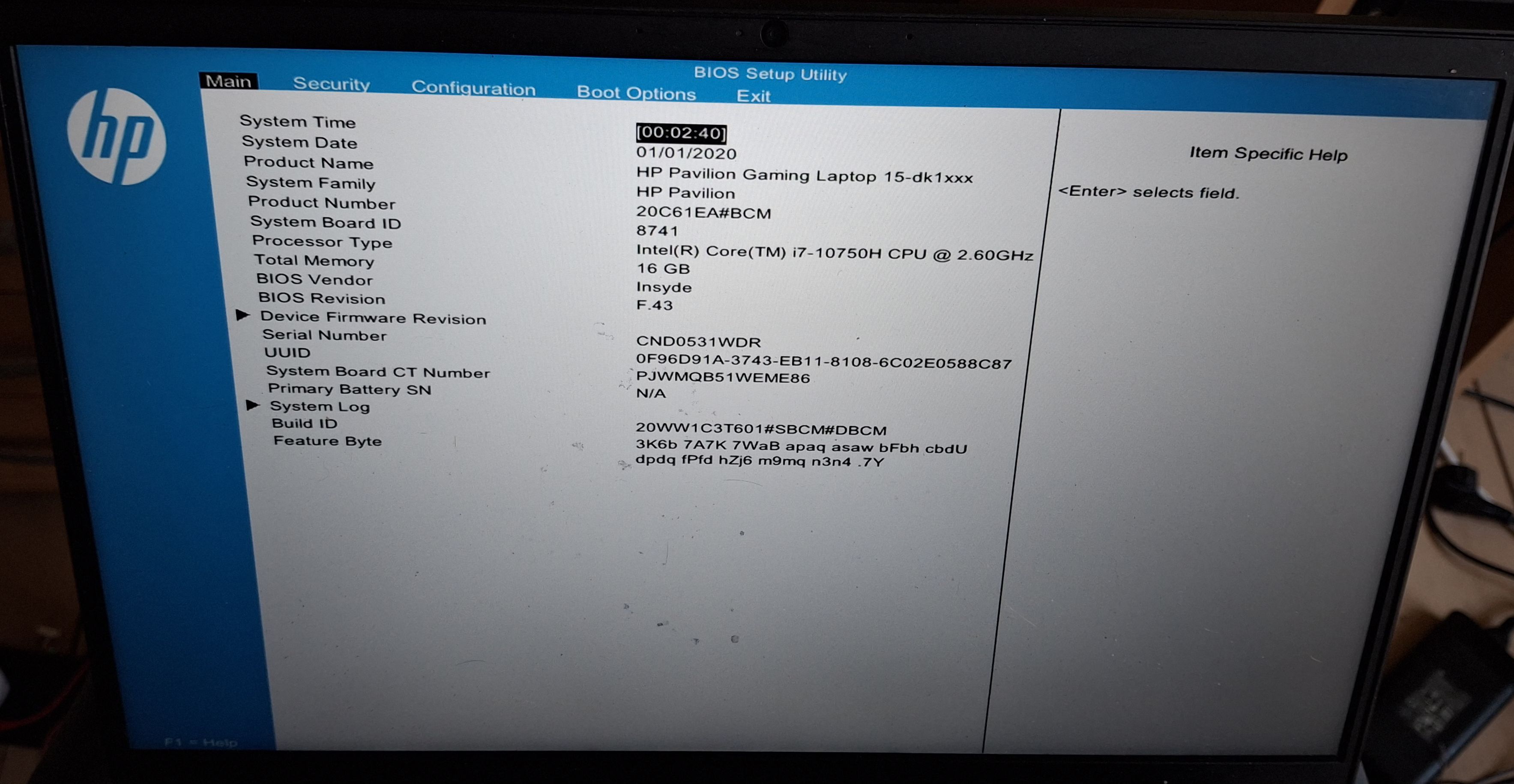

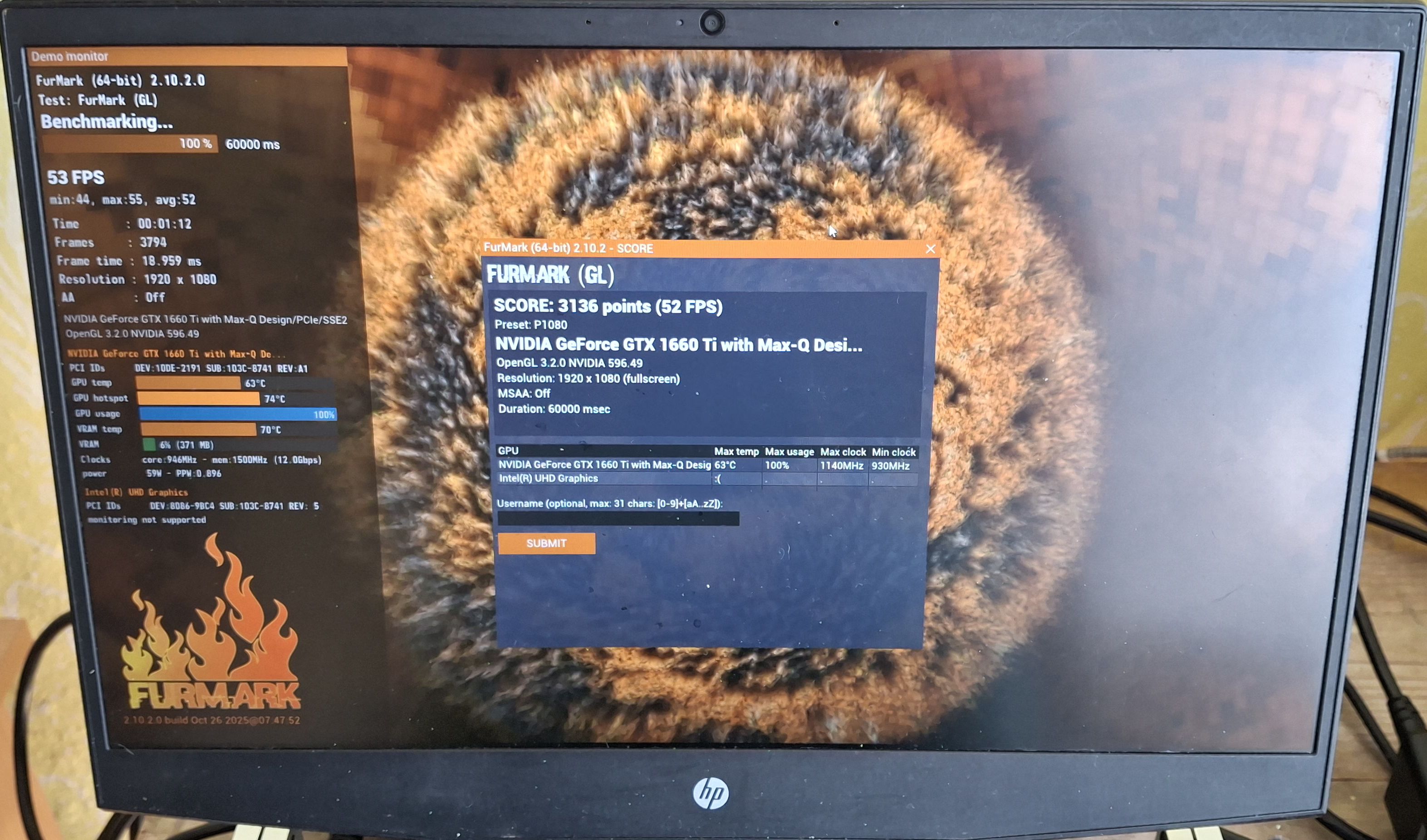

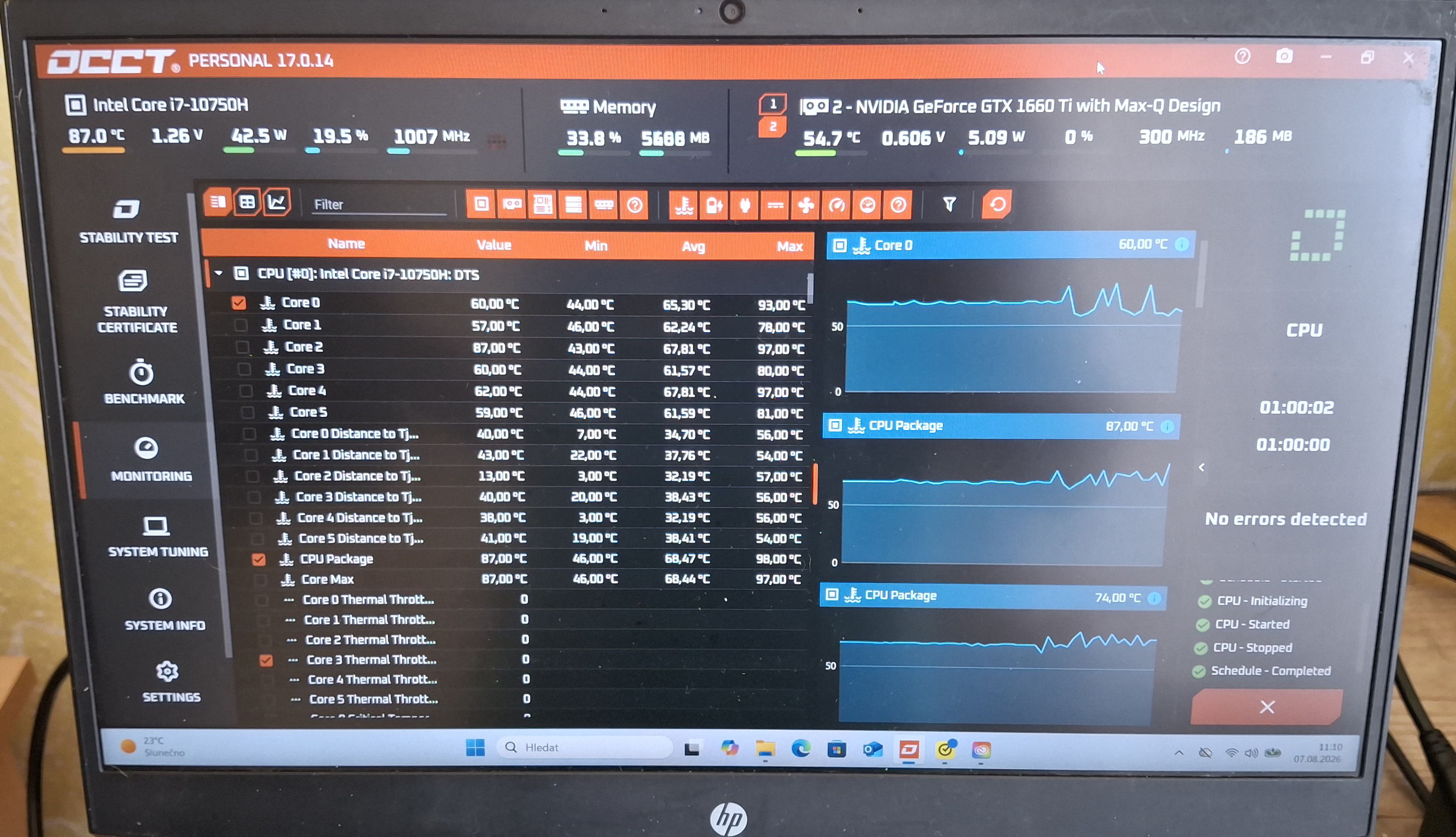

Notebook bez zaváhání nastartoval přímo do BIOSu! Tím ale naše práce nekončí. Abychom měli 100% jistotu, že je oprava stabilní a zvládne i nejnovější herní tituly, podrobili jsme notebook náročným zátěžovým testům v programech OCCT a FurMark.

Výsledek? Teploty drží v normě, napájecí kaskáda šlapala bez jediného zaváhání a grafika i CPU jely na plný výkon. Notebook je zachráněn a připraven na další stovky hodin hraní.

Poučení pro vás: Nepodceňujte prevenci!

Tento případ krásně ukazuje, jak zásadní je pravidelné čištění a přepastování notebooku. Malá vrstva prachu dokáže postupně zničit i takto výkonný stroj.

Nezapíná se Vám notebook, bliká chybový kód nebo se přehřívá? Nenechte ho trápit. Přineste ho k nám na diagnostiku a čištění dřív, než bude nutné pájet BGA čipy!
