V našem servisu se držíme hesla, že každá deska si zaslouží šanci. Většina konzolí PS4 Pro, které k nám dorazí s pověstným „modrým světlem smrti“ (BLOD), odchází po odborném zásahu funkční. Občas se ale setkáme s pacientem, kde ani ta nejpreciznější práce, reball APU a výměna pamětí nestačí. Dnes vás vezmeme do zákulisí jedné z nejnáročnějších diagnostických bitev, kterou jsme nakonec museli prohrát – kvůli samotnému křemíku.

Diagnóza z UART logu: Kanál 0 stávkuje

Konzole k nám přišla s klasickým cyklováním BLOD. Namísto hádání jsme se připojili přímo na komunikační sběrnici Sysconu a vyčetli UART log. Výpis byl jasný: DCT[0] is disabled. Paměťový řadič pro kanál 0 zkrátka odmítal s pamětí komunikovat, což způsobovalo okamžitý kolaps systému.

Naším prvním krokem byla logicky výměna GDDR5 paměťových čipů na této pozici. Použili jsme stoprocentně funkční, otestované čipy. Výsledek? Stále stejná chyba.

Jdeme do hloubky: Reball APU

Bylo jasné, že problém leží hlouběji – buď pod samotným hlavním procesorem (APU), nebo přímo v něm. Rozhodli jsme se pro kompletní reball.

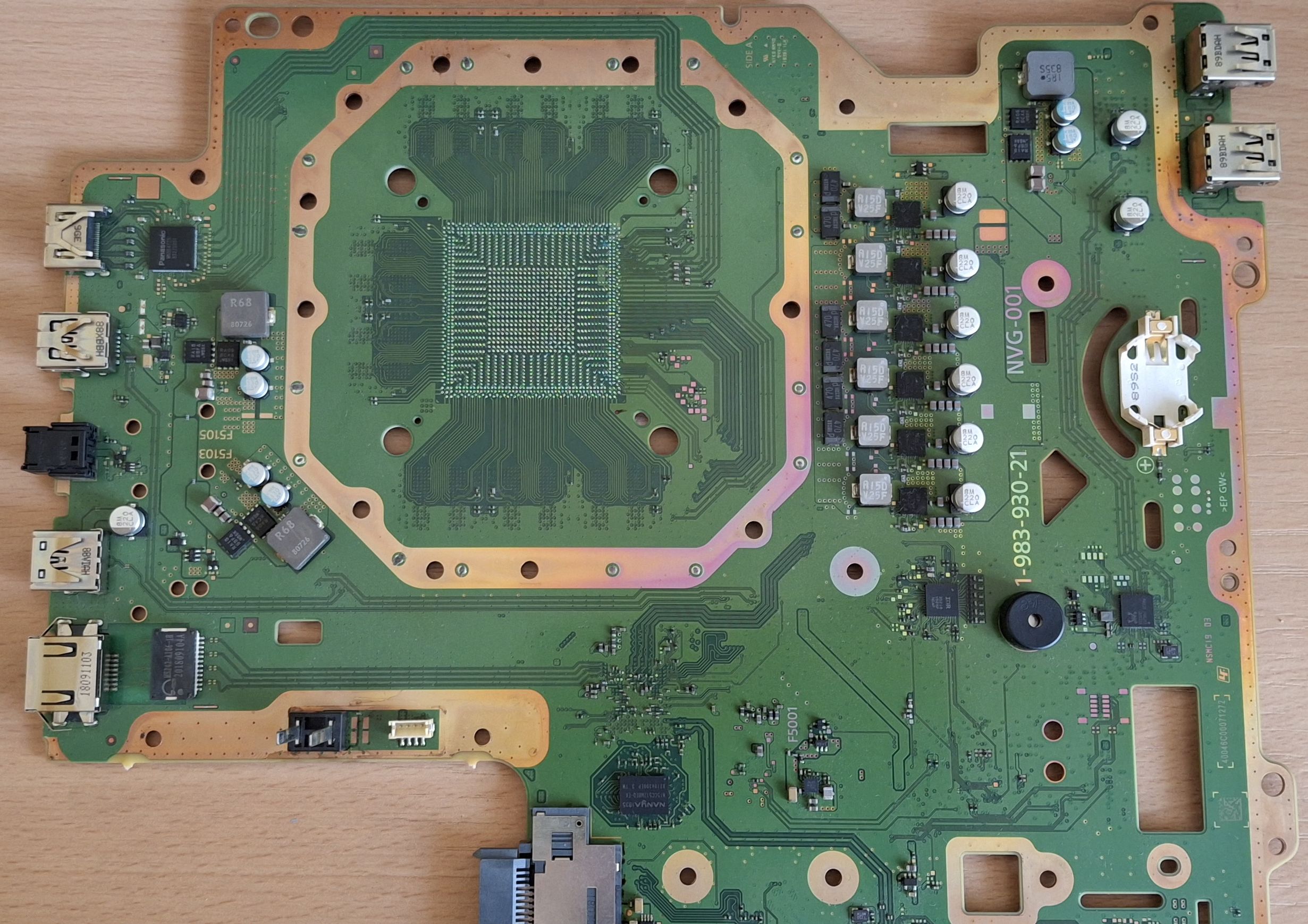

Pohled na očištěnou základní desku PS4 Pro po odpájení hlavního APU procesoru. Každý z stovek pinů musí být dokonale čistý.

Procesorem jsme pohnuli, sundali ho z desky, očistili starý bezolovnatý cín a nanesli nové, kvalitní olovnaté kuličky, které mají mnohem lepší mechanickou odolnost vůči tepelnému pnutí.

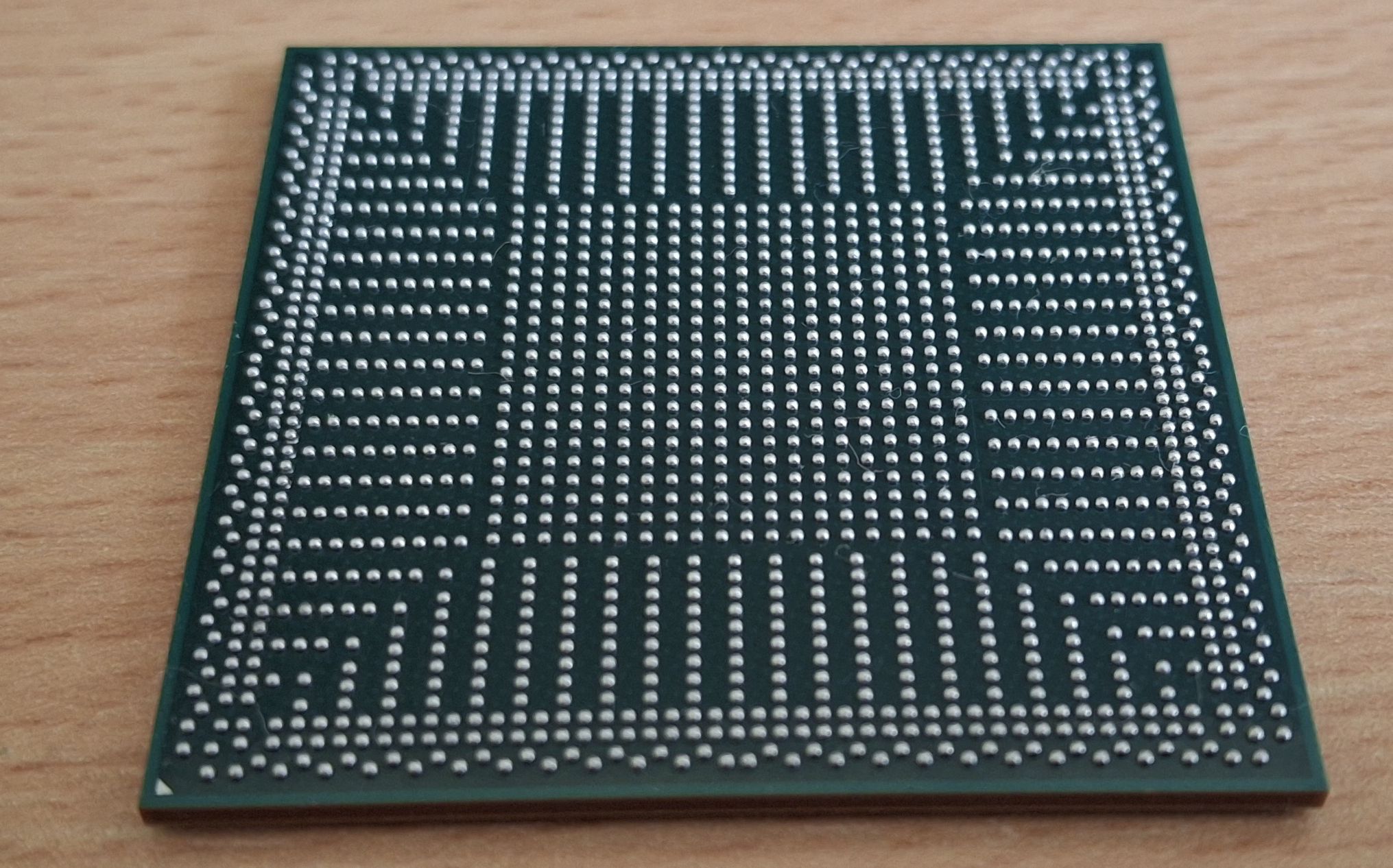

Detail na perfektně připravený a nakuličkovaný procesor APU, připravený k opětovnému připájení na desku.

Po celoplošném reflow a následném usazení APU zpět na desku přišel moment pravdy. Konzole nastartovala, ale chyba DCT[0] zůstala. Nicméně, zajímavý vývoj během opravy (kdy se po tepelném šoku na chvíli objevily chyby na dalších kanálech a po reballu APU opět zmizely) nám potvrdil, že naše pájecí práce byla stoprocentně úspěšná. Nové spoje pod APU sedly dokonale.

Detektivní práce s multimetrem

Následovala finální, mravenčí práce. Přepnuli jsme multimetr do diodového testu a začali proměřovat datové a řídicí linky vedoucí z pod paměti přímo do procesoru. Výsledek byl pro laika matoucí, pro nás fascinující: Všechny piny diodově vedly, vykazovaly identické hodnoty jako funkční kanály a nikde nebyl žádný zkrat.

Jak je tedy možné, že kanál 0 stále nefunguje, když cesty na desce vedou a čipy jsou nové?

Krutá realita: Smrt uvnitř křemíku

Tento případ ukazuje limit, na který naráží moderní mikroelektronika. Diodový test na multimetru měří pouze vstupní ochranné (ESD) diody na krajích čipu. Řekne nám: „Ano, měděná cesta z desky vede fyzicky dovnitř procesoru.“

Nedokáže ale změřit samotné mikroskopické tranzistory a logické brány schované hluboko uvnitř křemíkového jádra APU. V tomto případě došlo k tomu, že vlivem dlouhodobého přehřívání nebo zkratu degradovala vnitřní digitální logika paměťového řadiče pro kanál 0 přímo uvnitř APU.

Procesor je digitálně „slepý“ na jeden konkrétní kanál. Jakmile se konzole zapne, APU se pokusí s pamětí komunikovat, nedostane správnou digitální odpověď z vlastního nitra a z bezpečnostních důvodů kanál okamžitě deaktivuje.

Závěr

Tato oprava sice neskončila hrající konzolí, ale pro náš tým je obrovskou výhrou z hlediska zkušeností. Ověřili jsme si, že naše technika reballu a pájení je na špičkové úrovni, vyloučili jsme všechny chyby desky a dospěli k absolutně stoprocentní diagnóze.

Někdy je zkrátka nepřítel schovaný v místech, kam lidská ruka ani páječka nedosáhne – v samotné struktuře křemíku. I to je realita profesionálního servisu elektroniky.
