Co se vlastně stalo?
Zákazník k nám přinesl kartu s klasickým symptomem: „Počítač zničehonic zhasnul a už nenaběhl.“ Po demontáži chladiče a vizuální kontrole bylo okamžitě jasné, kde vznikl problém.
Na napájecí větvi pamětí (VRAM) došlo k masivnímu zkratu:

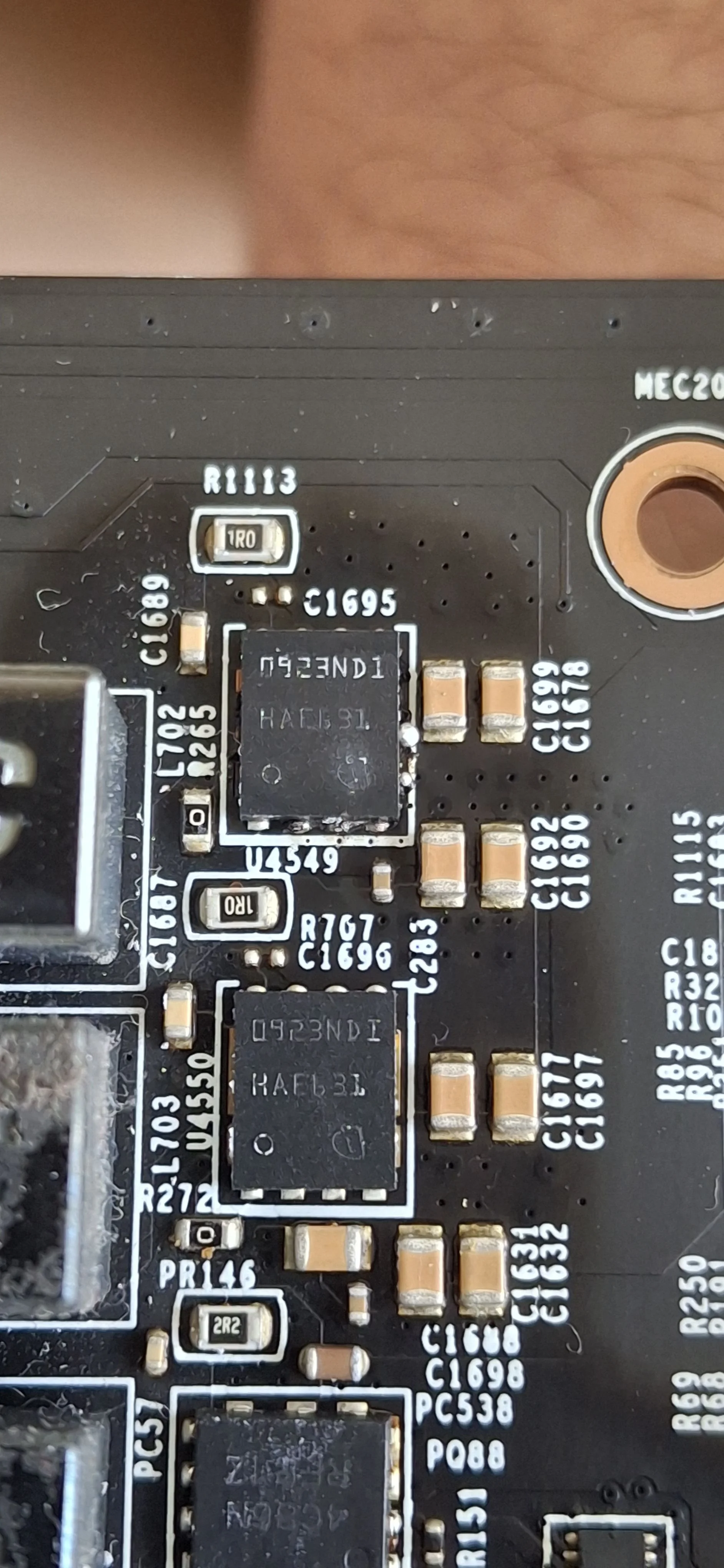

Proražený Dual-Channel MOSFET: Výkonový tranzistor napájející VRAM nezvládl zátěž/únavu materiálu a prorazil se „do zkratu“.

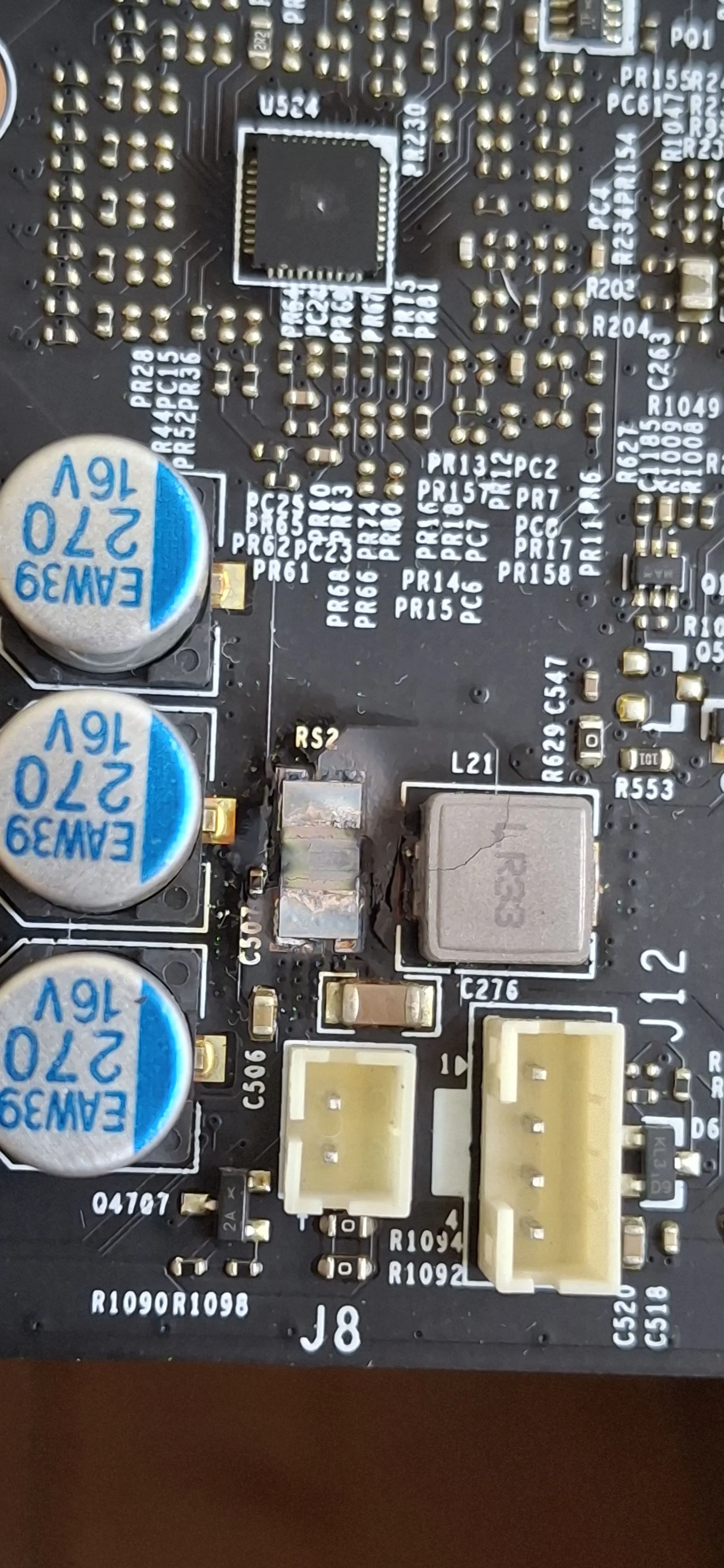

Přerušená cívka L21: Obrovský proudový impuls, který při zkratu prošel obvodem, doslova odpálil a přerušil napájecí cívku L21.
Když selže napájení: Řetězová reakce
Největší nebezpečí u proraženého MOSFETu spočívá v tom, co se stane v milisekundách těsně předtím, než zasáhne nadproudová ochrana zdroje (nebo než se přeruší cívka).
Když se tranzistor prorazí na tvrdý zkrat mezi vstupem a výstupem, pustí do citlivých VRAM čipů plné napětí ze vstupu (často 12 V místo standardních cca 1,35–1,5 V). Tento extrémní přepěťový šok je pro paměťové čipy i paměťový řadič uvnitř samotného grafického jádra (GPU) okamžitě smrtící.
Diagnostika pod termokamerou
Abychom si ověřili rozsah poškození, připojili jsme kartu na laborační zdroj s omezeným proudem a zaměřili se na ni termokamerou.

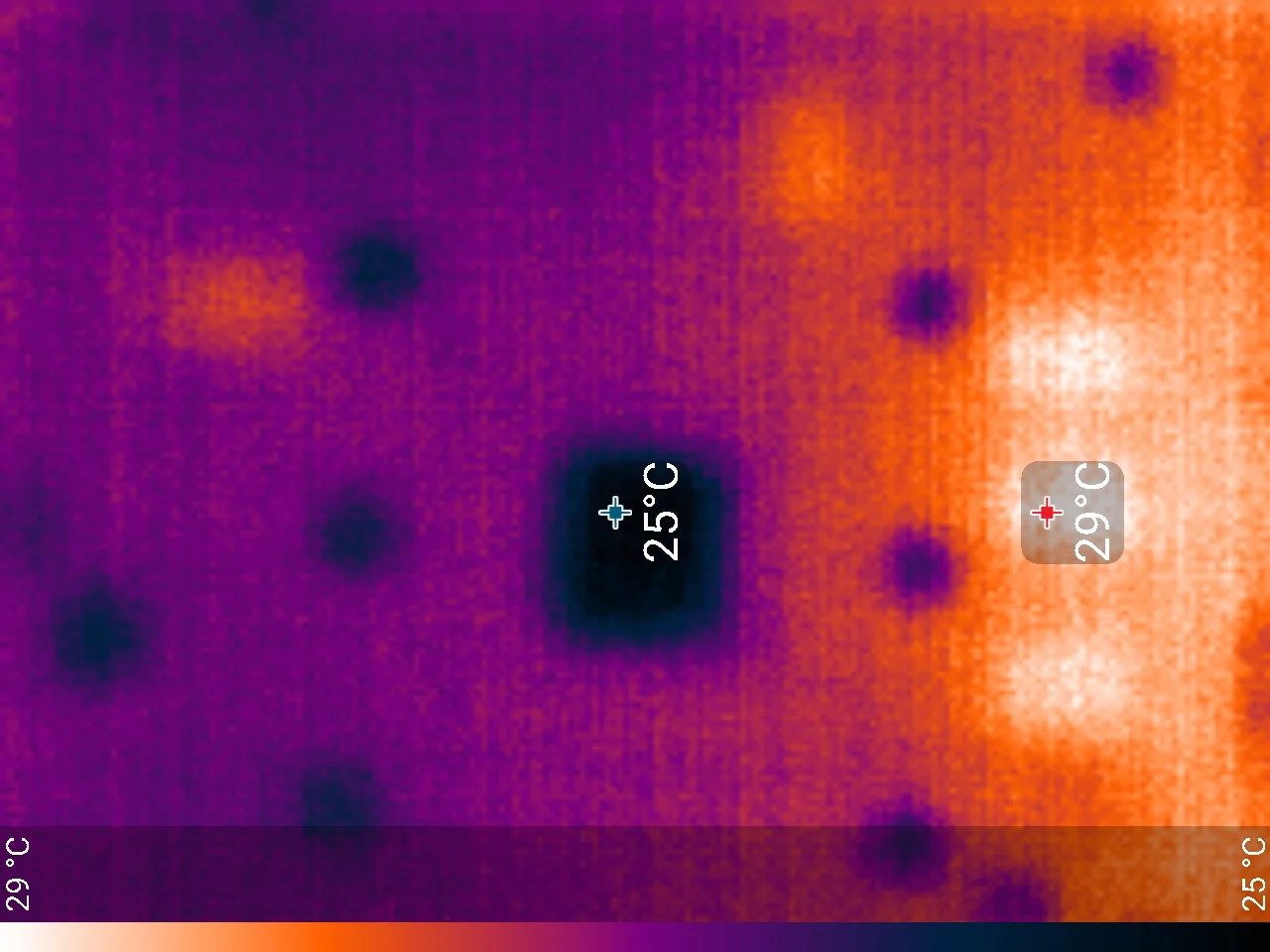

Výsledek na snímku byl jednoznačný:
Spálená oblast u cívky L21 a MOSFETu: Zřetelné tepelné stopy po masivním zkratu.
Rozsvícené VRAM čipy: Termokamera okamžitě odhalila, že hned několik paměťových čipů se po přivedení minimálního napětí nekontrolovatelně zahřívá. To značí interní průraz křemíkové struktury přímo v pamětech.
Diagnóza GPU: Přepětí se bohužel přes paměťovou sběrnici dostalo až do samotného grafického jádra (GPU), které rovněž vykazovalo zkrat na paměťovém řadiči.
Závěr a verdikt servisu
Tento případ je ukázkovým příkladem toho, jak fatální následky může mít selhání jednoho polovodičového prvku. Pokud by došlo pouze k přerušení cívky nebo spálení MOSFETu bez průrazu do zádrže, karta by byla snadno opravitelná výměnou součástek napájecí kaskády.
Jelikož však došlo k destrukci VRAM čipů i samotného grafického jádra, ekonomická oprava u této GTX 1080 již nedává smysl. Karta tak poslouží jako cenný dárce nepoškozených pasivních komponent a konektorů pro jiné opravy.
