Když do herní konzole nateče tekutina, je to vždy loterie. Někdy to odnese jen drobná součástka, jindy je poškození fatální. Nedávno k nám do servisu dorazil Xbox Series S, kde byl verdikt na první pohled jasný: totální škoda základní desky. Tekutina totiž zatekla přímo do napájecí kaskády GPU a zkrat způsobil tak masivní propálení vnitřních vrstev desky (PCB), že její oprava už nebyla fyzicky možná.

V většina servisů by zde příběh skončil. My jsme se ale rozhodli pro náročnou transplantaci. Jedinou hlavní komponentou, která katastrofu na původní desce bez úhony přežila, bylo totiž samotné procesorové APU.

Když se ze dvou nefunkčních hardwarů staví jeden funkční

U moderních konzolí jako je Xbox Series S nelze jen tak vzít samotný procesor a posadit ho na jakoukoliv jinou desku. Moderní architektura vyžaduje k úspěšnému oživení a ověření systému správnou kombinaci klíčových komponent, které spolu dokážou komunikovat.

Měli jsme v dílně k dispozici druhou, náhradní základní desku. Ta byla po hardwarové stránce v perfektním stavu, ale chyběl k ní NVMe disk. Sama o sobě by tedy byla k ničemu, ale stala se z ní ideální dárcovská platforma pro naši opravu.

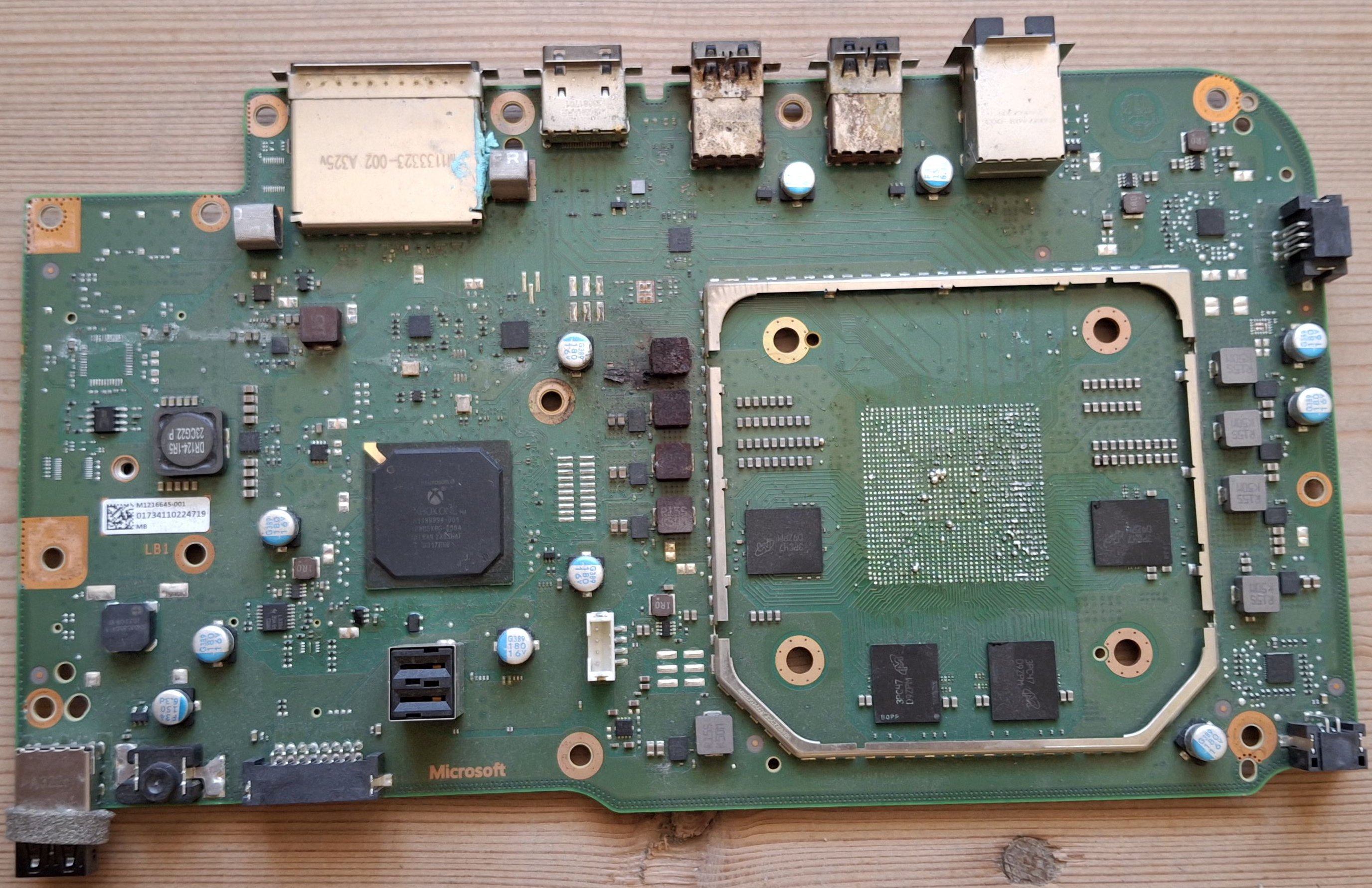

Původní deska po úspěšném odpájení hlavního procesoru. Zde zkrat vykonal své a deska je na odpis, ale cenné APU je bezpečně venku.

Chirurgická transplantace na BGA stanici

Naším úkolem bylo vzít přežívající APU z polité desky a precizně ho osadit na náhradní desku tak, abychom zkompletovali funkční hardwarovou sadu.

1. Odpájení a Reballing: APU čip bylo nutné po sundání z poškozené desky dokonale očistit a pomocí speciální šablony na něj nanést nové kontaktní kuličky (reballing). Používáme kvalitní slitiny, které mají lepší vlastnosti než bezolovnatý cín z továrny.

2. Příprava náhradní desky: Dárcovská deska bez APU byla vyčištěna a nachystána v naší profesionální infračervené BGA stanici.

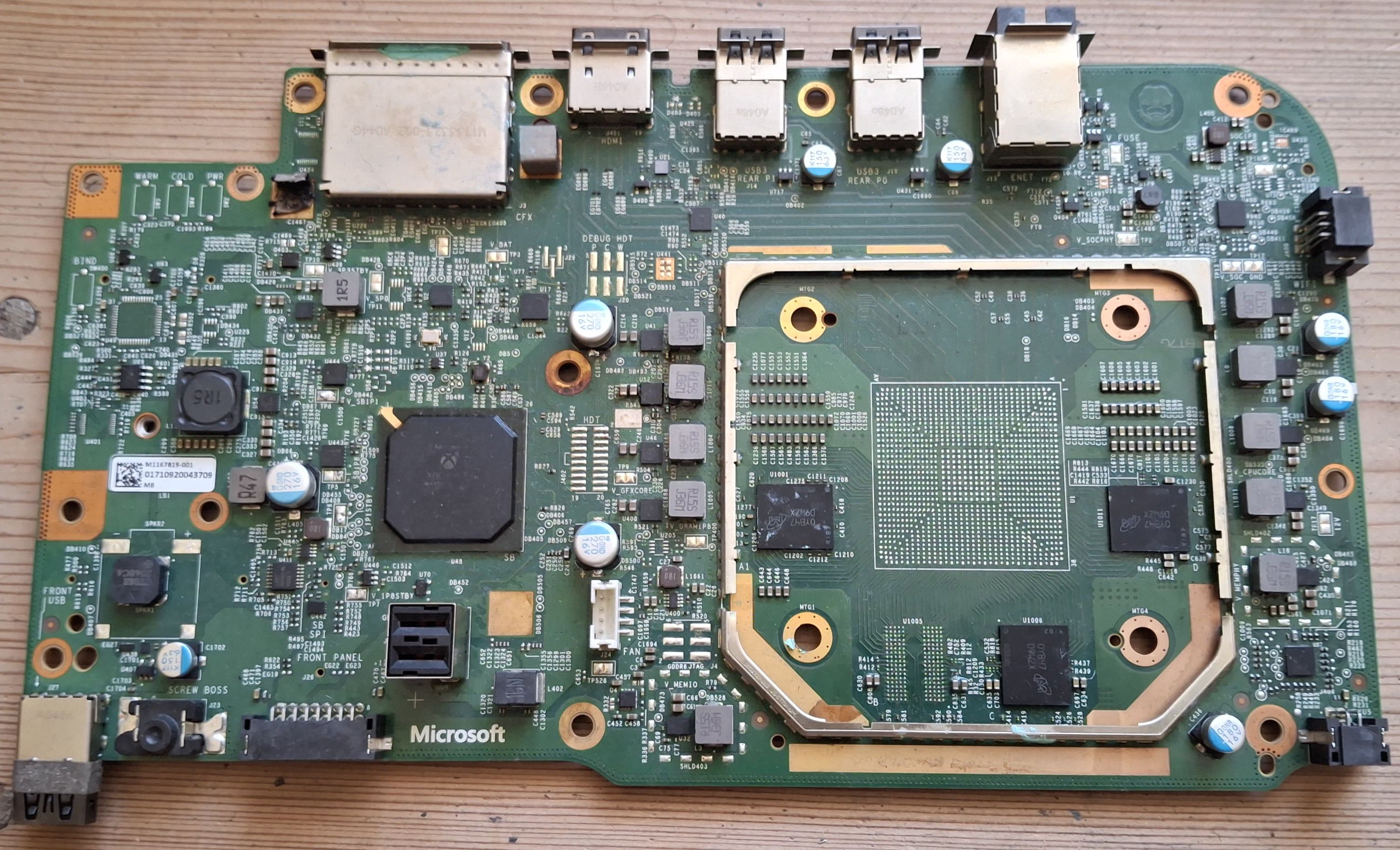

Náhradní základní deska, vyčištěná a stoprocentně připravená na přijetí nového procesoru.

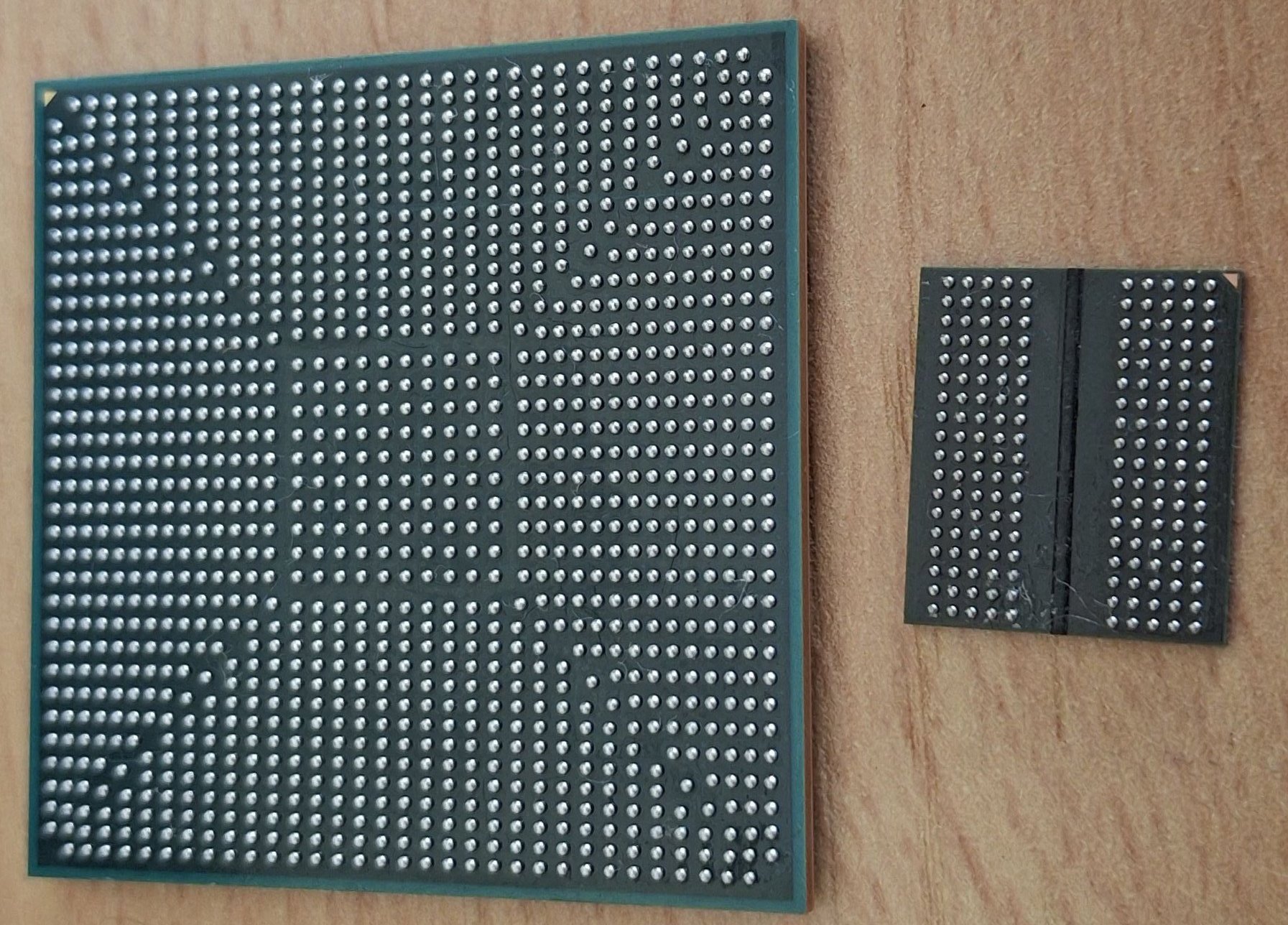

Srdce budoucí konzole. Zachráněné APU a paměti osázené novými cínovými kuličkami, připravené k montáži.

Finální montáž a ultrazvuková lázeň

Za dodržení přesného teplotního cyklu jsme procesor připájeli na novou desku. Aby byl výsledek stoprocentní a nikde nezůstala žádná chemická rezidua, celá deska následně prošla lázní v ultrazvukové čističce se speciálním roztokem. Ten spolehlivě smyl veškeré zbytky tavidla i z těch nejhůře dostupných míst pod čipy.

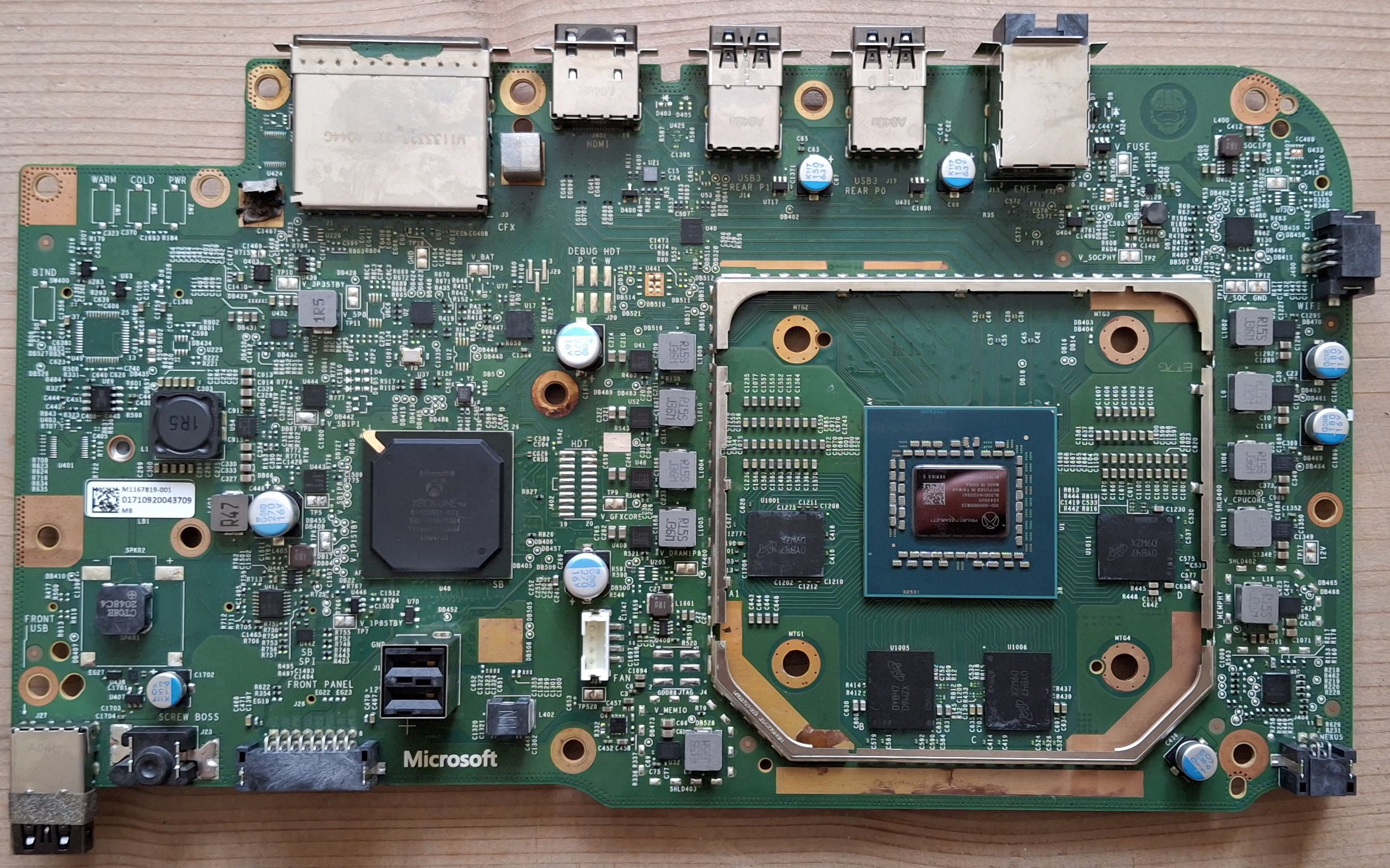

Výsledek profesionální práce. Čipy jsou na svém novém místě a deska po ultrazvukové lázni vypadá jako nová z továrny.

Oživení po 2 letech klinické smrti

Tento Xbox Series S ležel kvůli prohořelé desce dlouhé dva roky rozebraný v krabici jako neopravitelný kus hardwaru. Majitel už nedoufal, že si na něm ještě někdy zahraje. Po kompletním sestavení do šasi, nanesení prémiové teplovodivé pasty a vyčištění chlazení přišel moment pravdy.

Stisknutí zapínacího tlačítka, chvíle napětí... a obrazovka televizoru se rozsvítila.

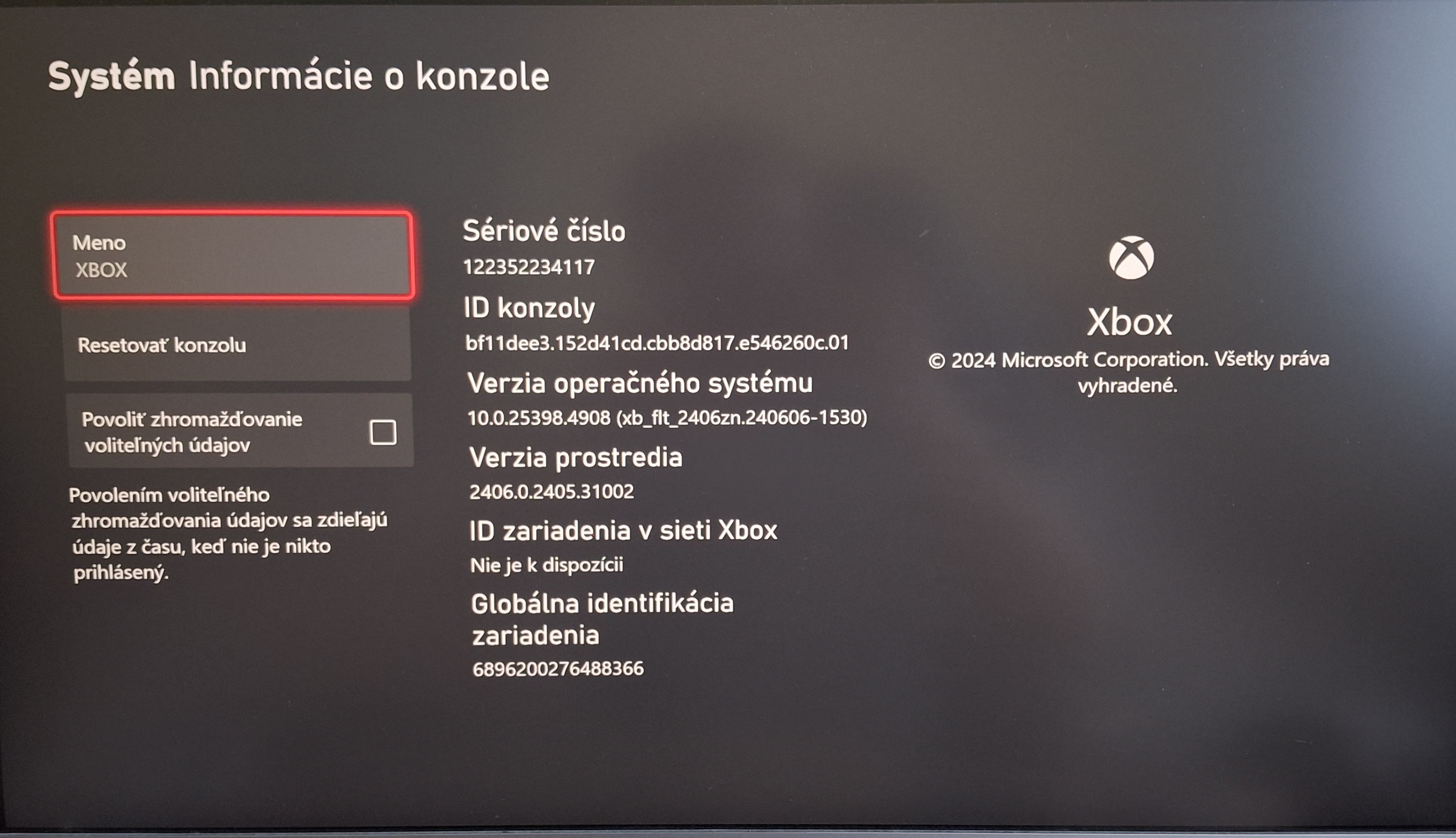

Důkaz úspěšné operace. Konzole po 2 letech klinické smrti opět plně funguje, systém naběhl a zobrazuje aktuální rozhraní. Hardwarová skládačka byla úspěšná.

Tento případ ukazuje, že když se spojí hluboké technické znalosti se správným vybavením, dají se zachránit i stroje, nad kterými už jiní zlomili hůl. Máte doma konzoli, kterou vám v jiném servisu označili za neopravitelnou? Zkuste ji nejdřív přinést k nám!
